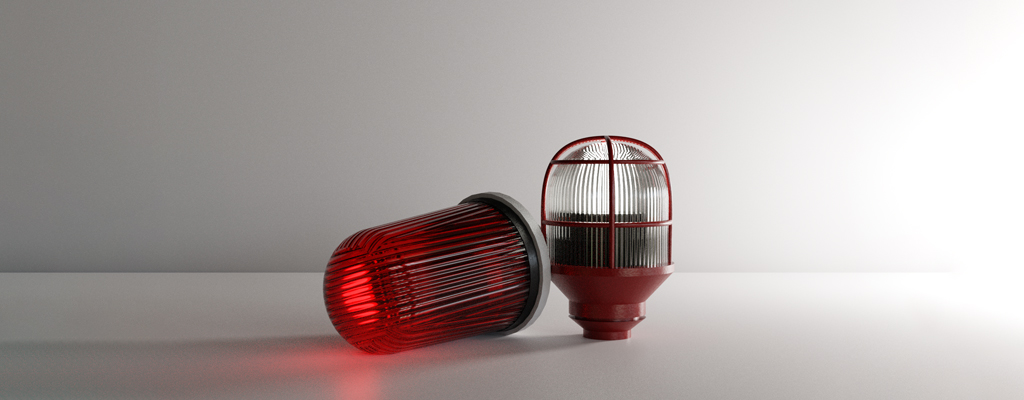

Заградительные огни: что это, где применяются
Заградительные огни — световые приборы для маркировки высотных и трассовых объектов и светоограждения препятствия. Применение заградительных огней в России регламентируется приказом Росаэронавигации №119 от 28.11.2007 г. и требованиями РЭГА.
Назначение и места установки
Основное назначение заградительных огней — обеспечение безопасности полетов воздушных судов. Установка заградогней на высотных, протяженных объектах, преградах помогает пилотам самолетов и вертолетов ориентироваться на местности. Заградительные огни устанавливаются как на аэродромах, так и вне аэродромов на местности в границах воздушных трасс. Маркировке подлежат все объекты высотой более 45 метров, а также препятствия, которые могут повлиять на безопасность полетов в дневное или ночное время, а также в условиях недостаточной видимости.
К объектам, на которые устанавливаются заградительные огни, относят:
- башни и ЛЭП;
- антенные мачты;
- высотные здания и сооружения;
- градирни и дымовые трубы;
- строительные башенные краны;
- линейные (трассовые) объекты;
- нефтяные вышки и т.д.
Заградительные огни располагаются группами, образуя систему индикации высотных объектов. Все световые приборы, входящие в систему, связаны между собой и управляются с помощью блока управления или сенсорного контроллера с возможностью программирования. Объекты, представляющие опасность для воздушных судов, ограждаются по контуру в соответствии с нормативной документацией, разработанной ИКАО (международная) и Росавиацией.
Виды заградительных огней
Информация, посылаемая заградительными огнями, создается с помощью их формы, цвета и характером проблеска. Все заградогни наблюдаются как точечные сигналы. По характеру проблеска они делятся на две группы: постоянные и прерывистые. Постоянные огни остаются неизменными по силе излучаемого светового потока и не изменяют цвет.
Прерывистые огни изменяются в соответствии с определенным алгоритмом и делятся, в свою очередь, на три подгруппы:
Импульсные или проблесковые
Характеризуются изменяющейся силой света от нуля до максимальных значений.
Пульсирующие
Отличаются от импульсных изменением силой света от максимальных до определенных значений, не равную нулю.
Кодовые
Являются разновидностью импульсных огней, сила света которых меняется в соответствии с определенной программой.
По интенсивности испускаемого светового потока заградительные огни бывают трёх видов:
1. ЗОМ — заградительные огни малой интенсивности
В соответствии со стандартами ИКАО огни малой интенсивности устанавливаются в количестве 1-2 устройства в самой высокой точке обозначаемого объекта высотой до 45 метров. ЗОМ-огни, как правило, относятся к постоянным точечным сигналам. Огнями ЗОМ также маркируется препятствия на аэродромной и приаэродромной зоне. Потребляемая мощность ЗОМ — от 3 до 75 Вт. Цвет, излучаемый ЗОМ — красный с интенсивностью не менее 10 кд. Допускается использование ЗОМ проблескового типа с излучением синего или желтого цвета с интенсивностью не менее 40 кд.
2. ЗОС — заградительные огни средней интенсивности
ЗОС относятся к импульсным световым устройствам с частотой от 0,3 до 1 Гц. Заградогни средней интенсивности устанавливаются при недостаточной видимости ЗОМ. Интервал между двумя соседними ЗОС-огнями при маркировке трассовых объектов — не более 900 метров. Устройства используются для обозначения самой высокой точки высотных объектов более 45 метров. Потребляемая мощность — не более 180 Вт. Варианты огней средней интенсивности по излучаемому свету:
- проблесковый белый цвет от 2000 до 20000 кд;
- проблесковый красный цвет 2000 кд;
- постоянный красный цвет 2000 кд.
3. ЗОВ — заградительные огни высокой интенсивности
Относятся к импульсным огням с частотой 0,3-1 Гц. Правила установки ЗОВ такие же, как у ЗОС. Заградогни высокой интенсивности используются для обозначения ЛЭП в 3 яруса: 1 — в верхней точки, 2 — на уровне нижних проводов, 3 — между проводами. ЗОВ на разных ярусах вспыхивают одновременно, а затем высвечивается средний ярус, потом верхний и нижний. Алгоритм повторяется с периодичностью 1 раз в секунду. Цвет, излучаемый ЗОВ — белый с интенсивностью от 2000 до 200000 кд.

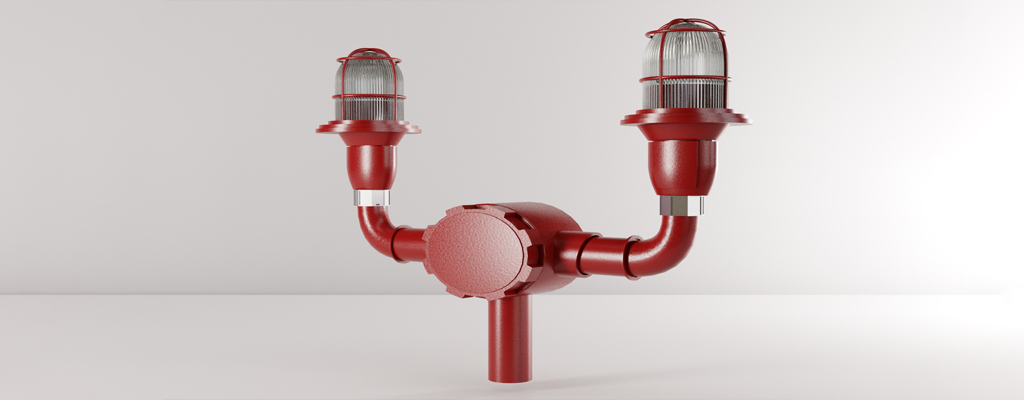

Технические характеристики и критерии выбора
Основные технико-эксплуатационные характеристики заградогней, которые нужно учитывать при выборе:
1. Цвет излучаемого света
Использование красных светодиодных осветительных приборов позволяет получать световой поток интенсивностью от 20 кд при минимальном энергопотреблении. При использовании ламп, испускающих белое свечение, например, ламп накаливания или люминесцентных для получения красного огня нужно использовать красные светофильтры. При этом применение фильтров уменьшает светоотдачу на 90%, что нужно учитывать при выборе огней.
2. Сила излучаемого света
Нормируется в соответствии с законодательными нормами ИКАО и Росавиации. Сила светового потока заградительных огней от 20 до 200000 кд в зависимости от назначения, конструкции, модели.
3. Степень защиты от пыли и влаги
Для использования на улице показатель пылевлагозащиты IP должен быть не ниже IP53. Большинство заградительных огней имеют показатель IP от 54 до 65, что обеспечивает повышение ресурса эксплуатации в условиях российского климата.
4. Материал корпуса
Для изготовления корпуса заградогней используется металлический сплав или поликарбонат. Корпуса из поликарбоната более легкие, дешевые и простые в монтаже, чем металлические. Диапазон рабочих температур поликарбонатных корпусов от -50 до +50 С. Металлические корпуса используются при эксплуатации огней в экстремальных температурах ниже -60 С или выше +60 С, а также при повышенной ветровой нагрузке.
5. Материал защитного колпака
Колпаки заградительных огней изготавливаются из стекла или поликарбоната. Стеклянные колпаки обладают высокой светопропускной способностью, но при этом хрупкие и требуют наличия стальной решетки. Поликарбонат обладает пропускной способностью на 2-5% ниже, чем стекло. Поликарбонатные колпаки более прочные и надежные, могут эксплуатироваться без решеток. При эксплуатации в экстремальных температурах рекомендуется использовать стеклянные колпаки.
6. Рабочее напряжение
Определяется электропитающей сетью объекта. Стандартное напряжение — 220В, 50Гц. На мачтах сотовой связи, антеннах, телевизионных башнях рабочее напряжение для огней, как правило, составляет 57В. Некоторые модели заградительных огней, например, ЗОМ-СД-А могут использоваться в широком спектре рабочих напряжений. Подобной технической характеристикой обладают все светодиодные огни.
7. Тип крепления
Стандартный вариант крепления: на трубу или стойку с наружной резьбой G3/4. Дополнительно устройства фиксируются винтом сбоку.
При выборе заградительных огней нужно учитывать наличие сертификатов. Для установки на аэродромной и приаэродромной зоне подходят приборы, сертифицированные МАК. Для маркировки других объектов достаточно сертификата РСТ.
Что такое заградительный огонь?
Огни заградительные необходимы для обозначения высотных объектов (препятствий), представляющих опасность для передвижения воздушного транспорта, световой маркировки протяженных объектов и для постоянного свечения на наземных объектах в качестве сигнального огня.
Ретрансляционные мачты мобильной связи (базовые станции); высотные административные и жилые здания; дымоходные трубы; теле-радио вышки и башни; оградительные сооружения; во время строительных работ; навигационные, административные и хозяйственные строения в аэропортах; башенные крановые установки; высоковольтные и осветительные столбы.
Заградительные огни используются для светового обозначения объектов (препятствий) , высота которых представляет опасность для воздушного транспорта, световой маркировки протяженных объектов и для сигнализации наземных конструкций. Их устанавливают на башнях связи (базовые станции мобильной связи), дымоходных трубах, крановых установках, небоскребах и на других высотных и заградительных строениях. Они используются для визуального определения границ объекта, его протяженности.
Неподвижные объекты должны светоограждаться заградительными огнями малой интенсивности типа А или В. Объекты большой протяженности или с высотой над уровнем земли более 50 м могут быть светоограждены заградительными огнями средней интенсивности типа А, В или С, причем заградительные огни средней интенсивности типов А и С используются отдельно, а заградительные огни средней интенсивности типа В — либо отдельно, либо в сочетании с заградительными огнями малой интенсивности типа В.
Объекты высотой над уровнем земли более 150 м должны светоограждаться огнями высокой интенсивности типа А, если такие огни необходимы для опознавания объекта в дневное время. Располагаемые на объекте огни должны давать одновременные проблески.
Для обозначения опор подвесных проводов, кабелей и тому подобное, должны использоваться огни высокой интенсивности типа В, если такие огни необходимы для опознавания линий электропередач. Огни устанавливаются на самой высокой точке опоры, на самом низком уровне провеса проводов или кабелей и приблизительно в середине между этими двумя уровнями и должны давать проблески в следующей последовательности: средний огонь, верхний огонь, нижний огонь. Приблизительные интервалы между проблесками огней приведены в таблице 1
Углы установки заградительных огней высокой интенсивности типов А и В должны соответствовать значениям, указанным в таблице 2
Углы установки заградительных огней высокой интенсивности
На мачтах или антеннах, подлежащих оборудованию заградительными огнями высокой интенсивности и имеющих дополнительное устройство, такое как громоотвод или антенна высотой более 12 м, когда практически невозможно установить заградительный огонь высокой интенсивности на вершине дополнительного устройства, такой огонь должен устанавливаться по возможности в высшей точке, а если практически возможно, на вершине должен монтироваться заградительный огонь низкой интенсивности.
Если объект обозначен заградительными огнями средней интенсивности типа А, а высшая точка объекта находится на высоте более 100 м над уровнем окружающей местности или над наивысшими точками зданий, окружающих маркируемый объект, предусматриваются дополнительные огни на промежуточных уровнях. Эти дополнительные промежуточные огни по мере возможности располагаются на равном расстоянии друг от друга между верхними огнями и уровнем земли или уровнем высших точек близко расположенных зданий при необходимости с интервалом, не превышающим 100 м.
Современные заградительные огни комплектуются светодиодными лампами различных видов. Наше предприятие на базе собственной производственной площадкb, расположенной в г. Москве, производит светодиодные лампы для заградительных огней. На протяжении более 15 лет лампы серии ЛСД активно используются в заградительных огнях малой и средней интенсивности. Наши лампы хорошо зарекомендовали себя как в районах крайнего Севера в жестких и суровых условиях эксплуатации, так и в южных регионах, где достаточно высокая температура эксплуатации.
Наше предприятие оказывает полный комплекс поставок светосигнального оборудования. Наше производство включает:
- производство светодиодных ламп серии ЛСД
- производство стоек для крепления заградительных огней
- производство заградительных огней из ударопрочного поликарбоната
- производство блоков управления освещением
Нашими основными заказчика являются крупнейшие сотовые операторы России, Белоруссии и Казахстана.
Для заказа обращайтесь по тел +7 (499) 550-10-81; +7 (495) 368-51-01 либо по почте 7259725@mail.ru, newsipinfo@mail.ru
г. Москва, Зеленый проспект 3а | 7259725@mail.ru, infoadfcom@yandex.ru
© КОМПАНИЯ АДФ, 2016. Все права защищены
Заградительные огни ЗОМ и СДЗО
Заградительные огни типа ЗОМ и СДЗО применяются для светового ограждения высотных и протяженных объектов, представляющих угрозу безопасности воздушного движения (световое ограждение мачт связи СОМ и ретрансляционные башни связи, дымовые трубы, нефтяные вышки, высотные здания, мачты ЛЭП и т. п.).
Светодиодный заградительный огонь состоит из герметичного светосигнального прибора (светильника) и долговечной и надежной светодиодной лампы типа ЛСД, имеющей средний ресурс работы порядка 10 лет и энергопотребление не более 8 Вт.
Заградительные огни поставляются как в комплекте со светодиодной лампой (светодиодным модулем) ЗОМ-ЛСД, СДЗО-05, ЗОМ-ПП, ЗОМ-ППМ, так и без лампы, как светосигнальные приборы ЗОМ под лампу с цоколем Е27.
Светодиодные заградительные огни компании «Мегапром» являются заградительными огнями нового поколения и имеют статус «необслуживаемые«, что позволяет свести процесс «техобслуживания» системы светового ограждения к визуальному осмотру и протирке плафонов огней (при необходимости), не отвлекая собственный персонал и не привлекая сторонние организации для выполнения трудоемких и дорогостоящих работ на высоте! Заградительный огонь со светодиодной лампой надежное и эффективное энергосберегающее технологическое решение, позволяющее окупить себестоимость уже через несколько месяцев эксплуатации!
Иногда в проектной документации могут встречаться и устаревшие названия заградительных огней: Заградительный огонь ламповый ЗОЛ, ЗОЛ-2 под лампу накаливания, светосигнальный прибор ЗОМ-100 с лампой накаливания 100Вт, с люминесцентной лампой PLE 23Вт.
Светодиодные заградительные огни компании «Мегапром» успешно прошли климатические и оптико-физические испытания и полностью соответствуют требованиям РЭГА РФ (Руководство по эксплуатации гражданских аэродромов РФ), Международного комитета по авиационной безопасности (ICAO), приложение №14 и приняты Департаментом Воздушного транспорта Министерства транспорта РФ письмо №ДВ.6.1-63 от 01.10.1992. На заградительные огни и лампы получены необходимые сертификаты РФ и МАКа.
Светосигнальный прибор ЗОМ является светильником заградительного огня для систем светового ограждения высотных и протяженных объектов, представляющих угрозу безопасности воздушного движения (мачты и башни связи, дымовые трубы, высотные здания, строения в аэропортах и т. п.). Проектные институты рекомендуют современные модификации светосигнальных приборов ЗОМ и ЗОМ-1 из современных поликарбонатных материалов имеющие ряд преимуществ перед ЗОМ из.
Заградительные огни ЗОМ (светосигнальный прибор, светосигнальный фонарь, светильник) применяются для светового ограждения высотных и протяженных объектов, представляющих угрозу безопасности воздушного движения (световое ограждение мачт СОМ и ретрансляционных башен связи, дымовых трубы, высотных зданий, мачт ЛЭП и т. п.). Светодиодный заградительный огонь ЗОМ- является новым поколением светосигнальных приборов и состоит из.
Светодиодный заградительный огонь (СДЗО) применяют для для светового ограждения высотных и протяженных объектов, представляющих угрозу безопасности воздушного движения (мачты и башни связи, дымоходные трубы, высотные административные и жилые здания, мачты ЛЭП, строения в аэропортах и т. п.). Качественные и надежные изделия с подтвержденным ресурсом работы до 15 лет, и гарантией до 5 лет. Соответствуют требованиям РЭГА РФ и ИКАО (ICAO).
Светодиодные лампы для ЗОМ являются основными лампами для заградительных огней ЗОМ, системы маркировки высотных и протяжных объектов. Они отличаются высокой надежностью, повышенной световой мощностью и минимальном энергопотреблением. Высокая надежность достигается за счет специально подобранных комплектующих, схемотехники стабилизатора тока и повышенного технологического контроля.
Что такое заградительные огни, какие бывают, где применяются?
Заградительные огни, они же — светосигнальные приборы, маркировочные огни, типа ЗОМ или СДЗО предназначены для световой маркировки высотных и протяженных объектов, представляющих угрозу безопасности воздушного движения и для сигнализации на наземных объектах (башни связи, антенные мачты, дымовые трубы, нефтяные вышки, высотные здания, мачты ЛЭП и др.). Эти промышленные светильники разработаны как замена светильника ЗОЛ-2 (ИШБП 676 631.004 ТУ) и ЗОЛ-2М и приняты Департаментом Воздушного транспорта Министерства транспорта РФ (письмо исх. №ДВ.6.1-63 от 01.10.1992 г.).
Арматура светосигнальных приборов типа ЗОМ или СДЗО комплектуется светодиодными лампами типа ЛСД. Заградительные огни, укомплектованные светодиодными лампами, удовлетворяют всем требованиям РЭГА РФ (Руководство по эксплуатации гражданских аэродромов РФ) и Международного авиационного комитета (МАК). Вся продукция сертифицирована.
Использование светодиодных ламп в светосигнальных приборах дает массу преимуществ по сравнению со стандартным использованием ламп накаливания.
- Установка светодиодных ламп позволяет существенно сократить затраты по замене перегоревших ламп, что, при условии установки ЗОМов на высотных объектах, представляет определенную сложность — необходимо привлекать труд монтажников-высотников, что влечет за собой немалые финансовые расходы. Ресурс непрерывной работы светодиодных ламп — не менее 40 000 часов (5 лет) по сравнению с лампами накаливания — 1 000 часов и люминисцентными лампами — 8 000 часов (плюс 50-ти процентное падение яркости люминисцентных ламп через 2 000 часов) позволяет существенно сократить эти расходы. обладают довольно-таки низким энергопотреблением, что, учитывая промышленные объемы использования светосигнальных приборов типа ЗОМ, тоже имеет большое значение. Светодиодные лампы типа ЛСД потребляют порядка 5-7 Вт на одну лампу, люминесцентные энергосберегающие лампы потребляют порядка 23 Вт, лампы накаливания — 100 Вт. Экономический эффект от использования светодиодных лампподсчитать нетрудно.
- Высокая светоотдача — установка красных светодиодных ламп позволяет получать световой поток как минимум в 20 Кд и больше (в зависимости от параметров светодиодной лампы), что в два раз превышает требования РЭГА РФ и МАК. Установка цветных светофильтров на любой вид ламп (кроме светодиодных) сразу снижает их светоотдачу приблизительно на 90% (светофильтр пропускает лучи лишь узкого участка спектра). То есть, например, лампа накаливания мощностью 100 Вт (световой поток 1000 Лм), установленная внутри светосигнального заградительного огня с красным светофильтром (светосигнальные маркировочные приборы типа ЗОМ), создает световой поток не более 100 Лм. Светодиодные лампы сами по себе уже обладают узким спектром светового излучения, поэтому световой поток, например, красной светодиодной лампы, проходя через красный светофильтр, практически не претерпевает каких-либо изменений.
- Сравнительно высокая ударная устойчивость светодиодных ламп — отсутствие хрупких деталей позволяет сохранять работоспособность изделия после таких ударных нагрузок, как, например, падение.
- Высокая виброустойчивость светодиодных ламп.
- Широкий диапазон питающего напряжения светодиодных ламп: от 10 до 300 В, в зависимости от исполнения.
- Возможность мгновенного или быстрого повторного зажигания ламп как в горячем состоянии после кратковременного отключения питающего напряжения, так и в холодном состоянии.
- Широкий температурный режим использования: гарантированное включение-выключение в диапазоне от -20°С до +60°С, работа без выключения в диапазоне от -40°С до +60°С.
- Экологическая безопасность.
Заградительные огни необходимы для обозначения высотных объектов (препятствий), представляющих опасность для передвижения воздушного транспорта, световой маркировки протяженных объектов и для постоянного свечения на наземных объектах в качестве сигнального огня.
Область применения: Ретрансляционные мачты мобильной связи (базовые станции); высотные административные и жилые здания; дымоходные трубы; теле-радио вышки и башни; оградительные сооружения во время строительных работ; навигационные, административные и хозяйственные строение в аэропортах; башенные крановые установки; высоковольтные и осветительные столбы. 77.122.79.195 14:38, 10 марта 2009 (UTC)
Световое ограждение высотных препятствий промпредприятий
Световое ограждение высотных сооружений, являющихся препятствием для движения воздушных судов, выполняют в соответствии с «Наставлениями по аэродромной службе в гражданской авиации» (НАС ГА-86) с целью обеспечить безопасность полетов в ночное время и при плохой видимости (низкая облачность, туман, осадки).
Препятствия подразделяют на аэродромные и линейные. Аэродромными являются препятствия, расположенные на приаэродромной территории, т.е. на местности, прилегающей к аэродрому, над которой в воздушном пространстве происходит маневрирование воздушных судов. Для аэродромных препятствий световое ограждение предусматривается при любой их высоте.
К линейным препятствиям относятся высотные сооружения, расположенные вне приаэродромной территории, в пределах воздушных трасс или на местности. Высота линейных препятствий, на которой требуется устройство светоограждений, зависит от расположения этих препятствий. (Это положение не относится к препятствиям высотой более 100 м, которые должны иметь световое ограждение во всех случаях.)
Если линейные препятствия располагаются на территории полос воздушных подходов (ПВП), где происходит набор высоты после взлета и снижение при заходе на посадку, то световое ограждение устраивается для препятствий: любой высоты — при расстоянии отлетной полосы (ОП) до 1 км; высотой более 10 м- при расстоянии от ОП от 1 до 4 км; высотой 50 м и более — при расстоянии от ОП от 4 км до конца ПВП.
Световое ограждение вне зависимости от высоты должны иметь следующие линейные препятствия:
• возвышающиеся над установленными поверхностями ограничения препятствий;
• объекты управлений внутренних дел, радионавигаций и посадки.
Так как проектировщики-электрики не имеют сведений о том, как расположены препятствия относительно аэродромов, воздушных трасс, полос воздушных подходов, летных полос, то необходимость устройства светового ограждения тех или иных объектов и отнесение их к аэродромным или линейным препятствиям должна определяться заданиями генерального проектировщика, составленными на основании требований региональных управлений министерства гражданской авиации и министерства обороны.
В строительной части проекта высотных сооружений должен быть предусмотрен доступ к устройствам светового ограждения (лестницы, площадки с ограждением и т.д.).
Препятствия должны иметь световое ограждение на самой верхней части (точке) и ниже через каждые 45 м . Расстояния между промежуточными ярусами, как правило, должны быть одинаковыми. Необходимо учитывать, что высотой любого препятствия следует считать его высоту относительно абсолютной отметки участка местности, на которой оно находится. В случае, когда сооружение стоит на отдельной возвышенности, выделяющейся из общего ровного рельефа, высота препятствия считается от подошвы возвышенности.
Для линейных препятствий, расположенных внутри застроенных промышленных районов, световое ограждение устраивается от верхней точки до высоты 45 м над средним уровнем высоты застройки.
Протяженные препятствия (рис. 1) или их группа, расположенные близко один от другого, должны иметь световое ограждение в верхних точках по общему внешнему контуру с интервалом не более 45 м. Дополнительное световое ограждение получают наиболее высокие препятствия, входящие в вышеуказанный контур. Для протяженных препятствий в виде горизонтальных сетей (воздушные линии электропередачи (ВЛ), антенны и т.п.), подвешенных между мачтами, световое ограждение устраивается на мачтах (опорах) независимо от расстояния между ними.
В верхних точках препятствий, а для протяженных препятствий так же в верхних угловых точках, устанавливают по два огня (основной и резервный), работающих одновременно или по одному при наличии устройства для автоматического включения резервного огня при выходе из строя основного. Если в каком-либо направлении огонь светового ограждения закрывается другим (ближним) объектом, то на этом объекте должен быть предусмотрен дополнительный огонь. В этом случае огонь, закрытый объектом, если он не обозначает препятствие, не устанавливается.
Рис. 1. Пример размещения огней светового ограждения протяженного высотного препятствия: А — не более 45 м; Б — 45 м и более . Рис. 2. Пример размещения огней светоограждения по общему контуру группы высотных сооружений: А — не более 45 м; Б — 45 м и более
Рис. 3. Пример светового ограждения на дымовой трубе: Н — не более 45 м; А, В, С — фазы сети
На дымовых трубах верхние огни размещаются ниже обреза трубы на 1,5-3 м. Количество и расположение заградительных огней на каждом ярусе трубы или мачты должно быть таким, чтобы с любою направления полета были видно не менее двух заградительных огней. Примеры размещения заградительных огней на некоторых препятствиях приведены на рис. 2 и 3.
В качестве приборов светового ограждения используются заградительные огни типов ЗОЛ-2 или ЗОЛ-2М с лампой накаливания СГА220-130 (с цоколем 1Ф-С34-1), а также огни типа ЭСП-90-1.
Ввиду отсутствия заградительных огней во взрывозащищённом исполнении до освоения таких световых приборов световое ограждение во взрывоопасных зонах допускается выполнять светильниками типа Н4БН-150) с ЛН мощностью 100 Вт, с покрытием красной краской внутренней поверхности защитного стекла светильника.
Заградительные огни устанавливаются стеклом вверх на высоте примерно 1,5 м от уровня площадки обслуживания. Приборы ЗОЛ-2М и Н4БН-150 устанавливаются на стойке из стальной трубы с условным проходом 20 мм, прикрепляемой к строительным конструкциям (ограждению площадки, парапету здания и т.д.). Приборы ЗОЛ-2 крепятся с помощью скобы, входящей в комплект прибора.
Световое ограждение препятствия относится по степени обеспечения надежности электроснабжения к электроприемникам I категории и питается от двух независимых источников двумя линиями (рис. 4), начиная от распределительных устройств, постоянно находящихся под напряжением (распределительные щиты подстанций, шкафы наружного освещения предприятия, вводные шкафы цехов, эксплуатирующих препятствия)
При отсутствии двух независимых источников допускается питание заградительных огней двумя линиями от одного источника при условии обеспечения возможно большей надежности его работы. Одной линией допускается питать световое ограждение нескольких препятствий при условии, что на ответвлениях к каждому из них устанавливаются аппараты защиты.
Рис. 4. Пример схемы питания огней светового ограждения на дымовой трубе: 1 — ящик с однополюсными автоматическими выключателями; 2 — шкаф питания с одним трехполюсным автоматическим выключателем и магнитным пускателем; А, В, С — фазы сети
Питание светового ограждения опор может быть осуществлено путем емкостного отбора мощности от ВЛ.
Световое ограждение препятствий рекомендуется, как правило, включать и отключать автоматически в зависимости от уровня естественной освещенности с помощью фотовыключателей. В дополнение к автоматическому управлению должно быть обеспечено централизованное дистанционное управление из пункта управления наружным освещением предприятия или из цеха, к которому относится высотное препятствие.
Как правило, автоматическое и централизованное дистанционное управление световым ограждением рекомендуется совмещать с управлением наружным освещением в целом по предприятию или по отдельным его участкам.
Ближайшие к заградительным огням аппараты защиты рекомендуется предусматривать однополюсными (устанавливаются преимущественно на нижней части высотного сооружения). Аппаратура управления и защиты на линиях светового ограждения должна быть недоступна для случайных лиц (применение шкафов с запирающимися дверцами, установка шкафов в электропомещениях и т.д.).
Схемы дистанционного управления световым ограждением должны обеспечивать автоматическое повторное их включение после восстановления питания (кнопочное управление не допускается). Для питания светового ограждения, как правило, допускается прокладка (в земле и по сооружению) небронированных кабелей с пластмассовой изоляцией с алюминиевыми жилами.
Примеры некоторых схем управления световым ограждением приведены на рис. 5 и 6. В схеме на рис 5 автоматическое и централизованное дистанционное управление световым ограждением высотных сооружений и освещением территории предприятия, где размещаются эти сооружения, объединены.
Шкафы первого AQ1 и второго AQ2 источников питания светового ограждения обычно управляются с одного шкафа управления АК. При наличии на предприятии двух шкафов управления шкафами питания AQ1 и AQ2 рекомендуется управлять с разных шкафов АК. Шкаф АК располагается в пункте управления наружным освещением предприятия.
Шкафы AQ1 и AQ2, устанавливаемые в цехе (частью которого является световое ограждение высотного сооружения), обеспечивают возможность управления световым ограждением непосредственно из цеха. Местное управление световым ограждением при ремонтных работах осуществляется с ящика 1 (рис. 4), устанавливаемого на основании высотного сооружения.
Схема на рис. 6 приведена из типового проекта светового ограждения дымовой грубы. В ней предусмотрены общие цепи управления для заградительных огней, питаемых от первого и второго источников, что повышает вероятность одновременного выхода из строя всех заградительных огней препятствия.
Рис. 5. Пример схемы управления световым ограждением. Вариант первый: QF1-QF3 — автоматический выключатель; F1-F3 — предохранитель; КМ1-КМ5 — пускатель магнитный; A1 А2 — автоматический фотовыключатель; BF1, BF2 — фотосопротивление; SA1-SA3 — избиратель (ключ) управления; ZF1 — ящик с однополюсными автоматическими выключателями; HL1-HL4 -светосигнальная арматура; SA4-SA5 — выключатель; AQ1, AQ2 — шкаф питания светового ограждения от первого и второго источников; АК — шкаф управления; М — местное управление; О — отключено; Д — дистанционное управление; А -автоматическое управление; 1,2— вводы от основного и резервного источников питания цепей управления; 3 — к шкафу AQ2 второго источника питания, схема аналогична схеме шкафа AQ1 первого источника питания; 4 — к шкафам питания светового ограждения других объектов; 5 — к цепям управления линиями наружного освещения; 6 — к огням светового ограждения.
Рис. 6. Пример схемы управления световым ограждением. Вариант второй: QF1, QF2 — автоматический выключатель; КМ1, КМ2 — пускатель магнитный; KV1, KV2 — реле обрыва фаз (обеспечивают совместно с лампами НL1 и HL2 сигнал о неисправности вводов 1 и 2); KV3, KV4 — промежуточное реле; А1 — автоматический фотовыключатель; BF — фотосопротивление; F1, F2 — предохранитель; SA — избиратель (ключ) управления; HL1-HL4 — светосигнальная арматура; AQ1, AQ2 — шкаф питания светового ограждения от первого и второго источников; АК — шкаф управления; О — отключено; М — местное управление; А -автоматическое управление; Д — дистанционное управление; 1,2- вводы от первого и второго источников питания светового ограждения; 3, 4 — к огням светового ограждения.
Примечание. Схема предусматривает возможность дистанционного управления из пункта управления наружным освещением предприятия. В этом случае для сигнализации используются свободные блок-контакты магнитных пускателей КМ1, КМ2
Схема рассчитана на индивидуальное питание и управление каждым препятствием (дымовой трубой), что нецелесообразно в условиях крупных предприятий с большим количеством высотных сооружений. Шкафы питания AQ1 и AQ2 размещаются в цехе, частью которого является дымовая труба. Шкаф управления АК в зависимости от общей схемы управления наружным освещением размещается или в пункте управления наружным освещением, или там же, где шкафы питания светового ограждения AQ1 и AQ2.
Использованы материалы книги Оболенцева Ю. Б. Электрическое освещение общепромышленных помещений.
Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Заградительные огни
Заградительные огни это важные средства обеспечения безопасности промышленных и не только объектов. В темное время суток использование заградительных огней в зонах использования воздушного транспорта необходимо.
Все устройства опционально комплектуются датчиком темноты для автоматического включения/выключения по времени суток.
SAOL2 – светодиодные заградительные огни малой яркости с классом защиты IP66. SAOL2 долговечны и работают автоматически по дневной освещенности.
| Источник света | Лампа накаливания |
| Напряжение питания, В | 24 |
| Род тока | DC |
QAOL1-24-A – экономичные светодиодные лампы для авиационной индустрии. SAOL1 надежны и длительно работают в автоматическом режиме.
| Источник света | Светодиод |
| Напряжение питания, В | 24 |
| Род тока | DC |
SAOL1 – экономичные светодиодные лампы для авиационной индустрии. SAOL1 надежны и длительно работают в автоматическом режиме.
| Источник света | Лампа накаливания |
| Напряжение питания, В | 24 |
| Род тока | DC |
SAOL2-24-R – светодиодные заградительные огни малой яркости с классом защиты IP66. SAOL2 долговечны и работают автоматически по дневной освещенности.
| Источник света | Светодиод |
| Напряжение питания, В | 24 |
| Род тока | DC |
SAOL3 – заградительные огни малой мощности с уровнем защиты IP66. SAOL3 выполнены на светодиодах и пригодны к длительной автоматической эксплуатации.
| Источник света | Лампа накаливания |
| Напряжение питания, В | 220 |
| Род тока | AC |
SAOL3-024-R – заградительные огни малой мощности с уровнем защиты IP66. SAOL3 выполнены на светодиодах и пригодны к длительной автоматической эксплуатации.
| Источник света | Лампа накаливания |
| Напряжение питания, В | 24 |
| Род тока | DC |
Назначение заградительных огней
Основные задачи заградительных огней:
- Обозначение и разметка (+ светоограждение) объектов, способных создать препятствия передвижению воздушного транспорта
- Световая маркировка объектов большой протяженности
- Предотвращение столкновений, обеспечение безопасного движения воздушных судов, их взлета и посадки
Преимущества
Важные преимущества заградительных огней:
- Повышенный срок службы и надежность. Как правило, используются светодиодные лампы. В сравнении с лампами накаливания у них:
- Выше ударная устойчивость, виброустойчивость
- Высокая экономичность, работают намного дольше ламп накаливания (низкое энергопотребление + автоматическое включение/выключение по наступлению темноты)
- Улучшенная светоотдача (в сравнении с лампами накаливания)
Принцип работы заградительных огней
Принцип работы заградительных огней прост. Это специализированное, но все же светосигнальное оборудование. Приборы монтируются в заранее выбранных точках высоких зданий/объектов, обеспечивая им световую разметку.
Некоторые устройства (например, SAOL1) имеют встроенный датчик темноты. Они работают в автоматическом режиме. Таким образом, их эксплуатация заключается только в выборе места монтажа и подключении их к питанию.
Области применения заградительных огней
- Промышленные высотные объекты, которые могут представлять опасность для воздушного транспорта (вертолеты/самолеты/дельтапланы и т.п.):
- Металлургия, химические и нефтеперерабатывающие заводы (трубы, административные и хозяйственные здания, башенные установки)
- Пищевая индустрия, водоснабжение
- Строительство (оградительные сооружения)
- Энергетика (АЭС, ТЭС, ГЭС/ГРЭС)
- Водный транспорт (морской, речной)
Недостатки
Основной недостаток зависит от места установки:
- Требуется специальный персонал для высотных работ (монтажники-высотники) или работ на спецпредприятиях (АЭС, оборонной промышленности и т.п.)
Документация
Здравствуйте, вы можете купить и получить «Заградительные огни» на условиях самовывоза в Москве, Санкт-Петербурге и Челябинске.
Так же мы отгружаем транспортными компаниями по России: Майкоп, Горно-Алтайск, Уфа, Улан-Удэ, Махачкала, Нальчик, Элиста, Черкесск, Петрозаводск, Сыктывкар, Симферополь, Йошкар-Ола, Саранск, Якутск, Владикавказ, Казань, Кызыл, Ижевск, Абакан, Грозный, Чебоксары, Барнаул, Чита, Петропавловск-Камчатский, Краснодар, Красноярск, Пермь, Владивосток, Ставрополь, Хабаровск, Благовещенск, Архангельск, Астрахань, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Иваново, Иркутск, Калининград, Калуга, Кемерово, Киров, Кострома, Курган, Курск, Санкт-Петербург, Липецк, Магадан, Москва, Мурманск, Нижний Новгород, Великий Новгород, Новосибирск, Омск, Оренбург, Орёл, Пенза, Псков, Ростов-на-Дону, Рязань, Самара, Саратов, Южно-Сахалинск, Екатеринбург, Смоленск, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Челябинск, Ярославль, Москва, Санкт-Петербург, Севастополь, Биробиджан, Нарьян-Мар, Ханты-Мансийск, Анадырь, Салехард.Доставка до терминала транспортной компании «Деловые линии» бесплатно.
Доставим оборудование транспортной компанией или курьером. Возможен самовывоз. Отправляем товары ежедневно. Подробнее о вариантах доставки вы можете посмотреть на странице «Условия доставки».
Оплату от юридических лиц принимаем только по безналичному расчету. Частные лица могут оплачивать банковской картой онлайн на сайте. Подробное описание форм оплаты вы можете посмотреть на странице «Условия оплаты».
Светоограждение
Каждая дымовая труба для котельной или промышленного предприятия разрабатывается в индивидуальном порядке с учетом специфики производства, состава отводимых газов и климатических особенностей района строительства.
Рекомендуем ознакомиться
Промышленные дымовые трубы, расположенные на расстоянии более 4 км от аэродромов, относятся к категории линейных препятствий на воздушных линиях аэрофлота. Трубы, находящиеся вблизи аэродромов и их взлетно-посадочных полос и являющиеся препятствием при взлете и посадке летательных аппаратов, относятся к категории аэродромных препятствий.
Промышленные трубы высотой более 50 м и трубы любой высоты, являющиеся аэродромным препятствием, должны иметь маркировочную окраску и светоограждение. Маркировочная окраска и светоограждение труб предназначены для информации воздушных судов о наличии установленных на земной поверхности высотных сооружений.
Маркировочная окраска должна отчетливо выделяться на фоне местности, быть видна со всех направлений и иметь два резко отличающихся друг от друга маркировочных цвета. Она наносится на верхнюю часть трубы, на высоту не менее 1/3 высоты всего сооружения в виде чередующихся полос красного и белого цвета одинаковой ширины таким образом, чтобы верхняя и нижняя полосы были окрашены в красный цвет. Ширина полос от 0,5 до 6 м, число полос должно быть не менее трех. Дымовые тубы, являющиеся аэродромными препятствиями, а также все дымовые трубы высотой выше 100 м, окрашиваются по схеме маркировочной окраски чередующимися полосами красного и белого цвета на всю высоту сооружения. Все полосы должны быть одинаковой ширины. По конструктивным соображениям размеры полос на дымовой трубе могут незначительно отличаться друг от друга по высоте, но не более чем на 20%.
Световое ограждение
Предназначено для предупреждения летательных аппаратов об опасности в ночное время суток и в светлое время суток при плохой видимости. Сигнальные огни устанавливаются на трубах на одном или нескольких ярусах по высоте в зависимости от высоты сооружения; шаг ярусов светоограждения по высоте — около 45 м.
На дымовых трубах верхние огни светоограждения размещаются ниже обреза трубы на 1,5 — 3,0 м. Количество и расположение заградительных (сигнальных) огней на каждом ярусе должно быть таким, чтобы с любого направления полета (под любым углом азимута) было видно не менее двух заградительных огней. Обычно на каждом ярусе (отметке) огни устанавливаются в четырех точках на перпендикулярных осях. Световое ограждение должно включаться для работы на период темного времени суток (от захода до восхода солнца), а также на период светлого времени суток при плохой и ухудшенной видимости (туман, дымка, снегопад, дождь и т.п.). На верхнем ярусе светоограждения труб устанавливаются сдвоенные огни (основной и резервный), работающие одновременно, или работающие по одному при наличии устройства для автоматического включения резервного огня при выходе из строя основного сигнального огня. На остальных нижележащих ярусах устанавливается по одному (основному) огню в каждой точке. Наблюдение за исправностью осветительной арматуры производится ежедневно при включении светоограждения.
Заградительные огни светоограждения должны светиться красным цветом при их включении. В качестве источников света рекомендуется использовать светодиоды — самые долговечные и энергосберегающие источники света. Включение системы светоограждения осуществляется автоматически в зависимости от освещенности или вручную. Питание системы светоограждения должно осуществляться по I категории от двух независимых источников питания.
Светофорные площадки
Для размещения сигнальных огней светоограждения на дымовых трубах устанавливают светофорные площадки. Светофорная площадка кирпичной трубы состоит из консольных балок, решетчатого настила и ограждения. Консольные балки устанавливают в процессе кладки ствола и заделывают на глубину не менее 380 мм. Остальные элементы монтируют после окончания кладки ствола трубы, одновременно с окольцовкой ствола трубы. В панелях настила в местах подхода ходовой лестницы предусматривают люки с закрывающейся крышкой. Светофорные площадки монолитных железобетонных труб состоят из несущих кронштейнов, крепящихся к дюбелям, забетонированным в стену ствола, решетчатого стального настила и ограждения. Аналогична конструкция светофорных площадок сборных железобетонных и металлических труб, разница лишь в способах их крепления к стволу. Обычно их кронштейны крепятся с помощью специальных металлических колец либо сваркой (для металлических труб).
Светофорные площадки к стволам дымовых труб из композиционного стеклопластика крепятся к металлическим деталям, закладываемым при изготовлении царг либо к металлическим обтяжным кольцам, устанавливаемым на царгах.
На башнях светофорные площадки являются одновременно технологическими площадками этих сооружений и устанавливаются на башнях с креплением к распоркам башен на сварке. Огни светоограждения должны подключаться к двум самостоятельным линиям независимых источников электроэнергии. Питание огней светоограждения, расположенных на одной площадке, должно осуществляться от разных фаз двух питающих линий. Наиболее предпочтителен автоматический способ включения огней светоограждения от фотореле, хотя возможно и ручное — от шкафа управления.
Основные параметры и рекомендации по выбору заградительных огней
Очень часто кроме требований нормативных документов (например, по силе света), выдвигаются требования, не оговоренные в нормативных документах, но заложенные в проекте, с учетом особенностей эксплуатации. Такими требованиями могут быть: повышенная защищенность светильника от воздействия пыли и влаги, вандалоустойчивость, нестандартное рабочее напряжение, малый вес и габариты, стойкость к химическому воздействию и прочее.
При подборе оборудования для светоограждения высотных объектов, во избежание дополнительных трат и ошибок, покупателю следует ответить на ряд следующих вопросов:
- Высота объекта подлежащего световому ограждению?
- Количество ярусов светового ограждения в соответствии с ФАП?
- Форма объекта? Необходимо определить внешние углы объекта.
- Модификация заградительных огней и их тип в соответствии с требованиями ФАП?
- Цвет свечения заградительных огней?
- Постоянный или проблесковый режим работы заградительных огней?
- Требуются ли заградительные огни антивандального исполнения или достаточно просто ударопрочной конструкции?
- Будет ли в процессе эксплуатации проводиться замена вышедших из строя ламп накаливания с периодичностью раз в два месяца? Или лучше установить заградительные огни на светодиодах, не требующие обслуживания в процессе эксплуатации, за исключением проведения профилактических работ (протирка светофильтров и осмотр)?
- Имеет ли значение размер издержек по оплате электричества, которые влечёт за собой применение заградительных огней с лампами накаливания?
- Рабочее напряжение заградительных огней?
- Требуется ли аккумуляторная буферизация и гарантированное электропитание комплекса заградительных огней в случаях сбоев электроснабжения?
- Способ монтажа?
- Необходимость дополнительных кронштейнов для монтажа?
- Репутация и рекламационная политика предприятия-поставщика?
Применение ламп
Помимо непродолжительного срока службы, влекущего за собой необходимость замены на высоте и относительно большой потребляемой мощности, следует обратить внимание на следующие особенности применения ламп в заградительных огнях. Одним из жёстких параметров к большей части модификаций заградительных огней это красный цвет свечения.
При использовании любых ламп белого цвета свечения (будь то лампы накаливания, люминесцентные или даже светодиодные) для достижения данного требования необходимо применение красных светофильтров. В этом случае существенно снижается светоотдача (приблизительно на 90%). Это объясняется тем, что светофильтр пропускает лучи лишь узкого красного участка спектра. То есть, например, компакт-люминесцентная лампа со световым потоком в 1000 Лм, установленная внутри заградительного огня с красным светофильтром (огни со светофильтрами типа ЗОМ и СДЗО-05), выдаст световой поток не более 100 Лм.
Человеческий глаз это едва улавливает. Но измерения на фотометрическом стенде говорят именно об этом.
Измерения показывают, что применение любых ламп белого цвета свечения (от 2700К), негативно влияет на оптико-физические показатели заградительных огней, очень сложно достичь требуемых показателей силы света. Для достижения требуемых показателей по силе света, требуется применение светофильтров с линзой Френеля.
Ещё одной особенностью, которая, на этот раз, касается любых ламп с цоколем E27, это способность самопроизвольно выкручиваться из патрона при вибрациях от ветровых нагрузок.
В настоящее время даже светодиодные лампы с красными светодиодами, специально выпускаемые для применения в заградительных огнях, которые сами по себе уже обладают узким спектром светового излучения, световой поток которой, проходя через красный светофильтр, практически не претерпевает каких-либо изменений, оснащаются цоколем Е27.
В отличие от ламп СГА-130 с байонетным типом цоколя, которые широко применялись в заградительных огнях «ЗОЛ-2» с линзой Френеля до 1991 года, лампы с цоколем Е27 не имеют фиксатора от произвольной выкрутки при вибрациях. Задайте себе вопрос, зачем для ламп, используемых когда-то в заградительных огнях, применяли байонетный тип цоколя? Ответ очевиден и мы его дали, причина ветровые нагрузки.
Кстати, малая площадь поверхности заградительного огня, уменьшает его сопротивление ветровым нагрузкам, что способствует уменьшению вибрации и продолжительности его службы. О данном факте мы имеем право утверждать, как предприятие занимающееся проектированием и производством данного типа оборудования уже более десяти лет.
Материал корпуса заградительных огней
Метал или поликарбонат? Современные полимерные технологии позволяют изготовлять поликарбонатные корпуса с параметрами не уступающие металлическим корпусам. Корпуса из поликарбоната имеют ряд преимуществ, по сравнению с металлическими: низкую стоимость, малый вес (удобство при монтаже на высоте, низкая стоимость транспортировки), коррозионную стойкость.
Заградительные огни из поликарбоната устойчивы к воздействию солнечной радиации. Выдерживают тепловой удар при резкой смене температуры в лабораторных условиях. Предназначены для эксплуатации при температуре окружающей среды -60°…+60° С.
В настоящее время, почти все мировые производители заградительных огней используют поликарбонат, как для производства корпусов светоарматуры, так и для производства светофильтров.
Материал светофильтра
Стекло или оптический ударопрочный поликарбонат? Что касается светофильтров, то в настоящее время светопропускание красного светофильтра из оптического поликарбоната с УФ-стабилизатором уже составляет не менее 92%. Что сравнимо со светопропусканием красного боросиликатного стекла 92%.
Но по сравнению с поликарбонатом, светофильтр из стекла более хрупкий, поэтому для устранения этого недостатка стеклянных светофильтров, необходимо использовать защитную стальную решетку!
Также следует отметить, что современные полимерные технологии позволяют изготовлять прозрачные бесцветные светофильтры из поликарбоната с параметрами не уступающими, даже превосходящими стеклянные. При эксплуатации на трубах химических заводов, рекомендуется использовать заградительные огни со светофильтром из стекла.
Цвет светофильтра
При использовании светодиодных ламп с красными светодиодами в качестве источника света, цвет светофильтра не регламентируется, так как спектр свечения ламп уже соответствует красному цвету.
При использовании в качестве источника света ламп накаливания и энергосберегающих ламп (в настоящее время практически не используются) плафон заградительного огня, должен иметь красный цвет (выполняет функцию красного светофильтра).
Защитная стальная решетка
Защитная стальная решетка выполняет антивандальную функцию защиты стеклянных светофильтров заградительных огней от механических повреждений и порчи при транспортировке. Но она также является элементом, который задерживает снег и наледь между решёткой и самим светофильтром, что значительно уменьшает силу света, а соответственно видимость заградительного огня.
Рабочее напряжение ламп
Рабочее напряжение определяется питающей сетью объекта. Стандартно рабочее напряжение соответствует сети 220В, 50Гц. Однако, на антенно-мачтовых сооружениях рабочее напряжение для питания заградительных огней, обычно равно 48В DC (реально до 57В DC). В данных заградительных огнях установлена микросхема, обеспечивающая широкий диапазон напряжений питаний, защищающая светодиодный модуль от низкого качества электроэнергии и скачков напряжения.
Крепление
Стандарт крепления для заградительных огней низкой и средней интенсивности это крепление на трубу (трубостойку) с наружной резьбой G3/4 и фиксация винтом сбоку. Монтажные кронштейны, как правило, производятся индивидуально в зависимости от потребностей заказчика. В спецификациях проектов можно встретить и заградительные огни, уже снятые с производства (например, ЗОЛ, ЗОЛ-2, ЗОЛ-2М, СДЗО-05-2-00, лампа LC18x5R и другие). В этом случае выбирается аналог с наиболее близкими техническими параметрами.
