Что такое суперконденсатор в видеорегистраторе

Li-on / Li-pol аккумулятор или конденсатор, что лучше?

Видеорегистратор питается от сети автомобиля. Тогда зачем ему дополнительные внутренние источники питания? Да и вообще зачем регистратору работать автономно?

[su_note note_color=”#2917BC” text_color=”#ffffff” radius=”7″]Плюсы и минусы аккумуляторов Li-on и Li-pol[/su_note]

Во-первых, это позволяет регистратору корректно завершить работу после прекращения подачи питания из вне. Например, при сильном ДТП в результате которого может отключиться бортовая сеть. Благодаря возможности какое-то время работать автономно видеорегистратор при прекращении питания не просто отключается, а именно завершает работу. При этом корректно сохраняется последний записанный файл. А ведь в нём может быть зафиксирован не только момент ДТП, но и его причины.

Во-вторых, может возникнуть необходимость показать видео вне салона автомобиля, например, сотруднику ДПС. Питать регистратор в случае его автономной работы могут два элемента: либо аккумуляторная батарея, либо конденсатор. И разница между ними в том, что батарея питает устройство дольше. Намного дольше. Ёмкость аккумуляторных батарей, которые используются в регистраторах, варьируются от 150 до 600 мАч. На практике ёмкости в 150 мАч хватает примерно до 5 минут автономной работы. 600 мАч и выше позволяют устройству работать самостоятельно около часа. Конечно же это всего лишь приблизительные оценки. Все зависит от энергопотребления конкретного регистратора. Но по опыту, стоит сказать, что автономная работа свыше 10 минут от видеорегистратора требуется крайне редко.

За 5 минут можно вполне успеть решить спорную ситуацию на дороге. А пользоваться регистратором как отдельной камерой вряд ли кто-то станет, ведь в современном мире для этого есть мобильные телефоны. Поэтому рекордные показатели ёмкости аккумулятора не стоит рассматривать в числе основных требований к новому видеорегистратору. В том числе, если вы думаете использовать его в качестве охранной системы. Внутреннее питание регистратора не предназначено для такой долгой работы, поэтому если вы хотите чтобы устройство наблюдало за темным двором всю ночь, вам нужно будет позаботиться о прямом питании от бортовой сети. Но это уже совсем другая тема.

И так, аккумуляторная батарея позволяет видеорегистратору определенное время работать автономно. Это плюс. Но есть и один существенный минус. Аккумуляторы подвержены перегреву во время работы и на солнце и их нельзя хранить при минусовых температурах. Из-за перегрева батарея может протечь или даже взорваться, а и-за переохлаждения просто выйти из строя. Случается это не часто, но если случается, то приводит к порче видеорегистратора и представляет потенциальную опасность для человека.

[su_note note_color=”#2917BC” text_color=”#ffffff” radius=”7″]Плюсы и минусы аккумуляторов Ионисторов – конденсаторов [/su_note]

Зато конденсаторы, которые все чаще используются в видеорегистраторах для скрытой установки, не вздуваются, и не взрываются от перегрева. Да и срок их службы выше. К сожалению, пока конденсаторы не дают возможности устройству работать автономно, а лишь позволяют им корректно завершить работу в течение нескольких секунд после завершения питания. Однако это не значит, что решить спорную ситуацию на дороге и показать видео инспектору не получится. Во многих моделях с конденсаторами есть Wi-Fi. Если бортовая сеть автомобиля работает, можно просто передать нужный файл с регистратора на мобильный телефон прямо в салоне, и уже потом показать его инспектору. Конденсаторы менее восприимчивы не только к высоким, но и к низким температурам, в отличие от аккумуляторов. Об этом производители не редко сообщают сразу на упаковке модели с конденсатором, называя это, например, защитой от сложных температурных условий. На практике это значит, что регистратор с конденсатором можно оставлять в салоне автомобиля на ночь зимой. Но нужно помнить, что в состоянии покоя они полностью разряжаются в течение нескольких дней. В бюджетных моделях регистраторов это иногда приводит к сбою настроек даты и времени. Хотя практика показывает, что в моделях среднего и высокого ценового сегмента такие случаи не встречаются. Также следует добавить, что на сегодняшний день конденсаторы ощутимо дороже аккумуляторов.

[su_note note_color=”#2917BC” text_color=”#ffffff” radius=”7″]Вывод[/su_note]

Подводим итоги. И батарея, и конденсатор обладают своими достоинствами. В целом конденсаторы надежнее и безопаснее, однако на сегодняшний день устройства с ними дороже. Аккумуляторы дешевле конденсаторов и предпочтительнее в тех случаях, когда автономная работа все же необходима. Учитывайте эти особенности, при выборе регистратора.

5 вопросов при выборе видеорегистратора

Суперконденсатор или аккумулятор? GPS-модуль и Wi-fi нужны? А 4К видео — это круто? Отвечаем по порядку.

1. Суперконденсатор или аккумулятор?

Пожалуй, один из самых популярных вопросов среди тех, кто задумался о покупке видеорегистратора. Попробуем простыми словами объяснить, в чем же главное отличие этих компонентов между собой и, главное, как это влияет на конечного потребителя.

Классический литий-ионный аккумулятор дешев в производстве, прост в установке и легок по весу относительно суперконденсатора (ионистора). К тому же он обеспечивает некоторое время автономной работы. Но при всех вышеперечисленных плюсах такой компонент имеет один критичный минус:

— зависимость от окружающей температуры. Аккумуляторы не любят резких перепадов температуры, экстремально низких или высоких показаний термометра. При использовании в подобных условиях высок риск получить вздутие аккумулятора, сопровождаемое повреждением внутренней конструкции видеорегистратора, существенную потерю емкости, которой может не хватить даже для корректного завершения записи.

Что же касается суперконденсатора, данный элемент отличается высокой надежностью, стойкостью к перепадам температур и практически всегда гарантирует корректное завершение записи. Единственным минусом является невозможность автономной работы, но редко кому она нужна в видеорегистраторе. Все-таки это не экшен-камера. К слову, топовые бренды все чаще обращаются к применению ионисторов. Например, даже некоторые бюджетные модели видеорегистраторов TrendVision , не говоря уже о премиум, оснащаются именно надежным суперконденсатором.

2. Покупать у «дядюшки Ляо» или официально в России?

Вопрос, решение которого заставляет практически каждого бороться с внутренней «жабой». Заказ с всем известного сайта и аналогов или покупка в официальном магазине? Ответ в данном споре весьма однозначен — не стоит экономить!

Покупая в России, вы чаще всего можете быть уверены в наличии какой-никакой гарантии и техподдержки. Плюс к этому общаться с соотечественником как минимум проще, да и инструкции на правильном русском понятнее. Немаловажным является и доступность прошивок, баз данных и различного ПО.

Приобретя же «ноунейм» продукцию на иностранном ресурсе, вы вряд ли получите полноценную техническую и программную поддержку. Гарантийный ремонт? — маловероятно, максимум возможность вернуть деньги после долгих переписок, но никак не ремонт и диагностика.

Отличным выходом является приобретение продукции заграничных брендов у официальных представительств. Например, мировой бренд Cansonic официально продается в России, имеет русскоязычную техническую поддержку и гарантийные сервисы, вся документация переведена, как и ПО. Цена, кстати, полностью соответствует мировой, а иногда даже дешевле.

3. 4К, 6К видео — это круто?

С баннера каждой новинки видеорегистраторов все больше звучат фразы про супер 4К разрешение видео, возможность разобрать мелкие детали и т.д. Но так ли это хорошо и так ли это на практике? Отвечаем — не совсем. Видеорегистраторы — это техника сама по себе не очень высокопроизводительная, а обработка видео большого разрешения требует мощности и хорошего теплоотвода. В этом и кроется основная проблема.

Лишь единичные модели могут выдавать качественную картинку в 4К разрешении. Все остальные же «4К» модели за 5000 рублей, или около того, имеют много компромиссов, таких как: низкий битрейт, сводящий толк от высокого разрешения на ноль, подергивания картинки, сопровождаемые пропуском кадров, перегрев и нестабильная работа.

Если же вы хотите получить действительно качественную картинку, то смотрите на модель матрицы, на ее реальные возможности, а также на возможность апгрейда. Например, видеорегистратор TrendVision TDR-721S имеет альтернативные прошивки, позволяющие увеличить битрейт FUllHD видео до 40 мб/с, что сравнимо по четкости с видеокамерами. И поверьте, такое FullHD видео будет гораздо детальнее, чем пресловутое 4К с низким битрейтом.

4. Нужен Wi —F i или нет?

Сейчас даже самые бюджетные регистраторы оснащаются Wi-Fi модулем, но так ли он необходим? И какой практический толк от него?

На наш взгляд, наличие Wi-Fi модуля является необходимым атрибутом современного видеорегистратора.

Во-первых, вы сможете быстро передать файл с устройства на ваш смартфон, без необходимости вынимать карту памяти или снимать регистратор.

Во-вторых, у любой уважающей себя компании есть фирменное приложение для обновления и настройки устройства по Wi-Fi, например, TrendVision Connect. Вы сможете быстро установить последнюю прошивку или актуализировать базу данных.

5. Для чего нужен GPS ? И нужен ли он?

Для начала стоит понять, какой вид GPS-модулей лучше: выносной/в креплении или встроенный? Однозначный ответ — выносной. Такая конструкция позволяет избавить систему от лишних помех, сэкономить на экранировании процессора и матрицы, а также увеличить точность приема GPS.

Основная функция наличия модуля позиционирования в видеорегистраторе — это установка в автоматическом режиме штампа даты, времени, координат и скорости на видео. В более дорогих моделях регистраторов добавляется еще и функция оповещения о камерах и радарах. Система определяет положение автомобиля и заблаговременно предупреждает об устройствах контроля.

Таким образом, GPS-модуль — практически необходимая функция в современном видеорегистраторе.

Что такое суперконденсатор в видеорегистраторе

Данная разновидность источника питания применяется с 90-х годов прошлого века. Особую популярность они обрели позднее, в 2010 году. Видеорегистратор с суперконденсатором ценится за способность на краткое время сохранять энергию внутри электролита, смешав ее с химическими веществами. Приборы малых размеров обладают большой емкостью и за короткое время могут накапливать заряды.

Что такое видеорегистратор с суперконденатором

Суперконденсатор в видеорегистраторе — альтернативный стандартному аккумулятору источник питания. Он повышает степень надежности оборудования — обычная батарея АКБ плохо переносит перепады температур (знойная жара летом, попадание прямых солнечных лучей, сильные морозы) и физическое воздействие (тряска на ухабистой дороге).

Видеорегистратор устанавливается в салоне автомобиля, он ведет запись в процессе езды и оснащенный суперконденсатором, сохраняет функциональность при любой погоде и времени года.

Не боится сложного маршрута, разницы температур, обладает большой емкостью, где сохраняется энергия, смешанная с разными химическими веществами.

Составные элементы прибора:

• корпус;
• процессор (или блок электронного управления);
• экран, где отображается происходящее вокруг машины, там же воспроизводятся записи;
• карта памяти — данные можно передавать на иное устройство;
• крепления к лобовому стеклу;
• разъемы;
• аккумулятор-суперконденсатор.

Устройство разряжается через несколько дней простоя и это, возможно, единственный минус.

Бюджетная модель Neoline Wide S31

Необходимость прибора и его особенности

Для водителей видеорегистратор конденсаторный незаменимый помощник. Прибор направлен на дорогу и делает съемку в автоматическом режиме, фиксируя все происходящее впереди автомобиля.

Водитель имеет постоянный доступ к записям. Это полезно при ДТП, разрешении конфликта с инспектором ДПС и если надо приобщить видео к остальным материалам дела.

Законодательство не запрещает автовладельцам делать записи и использовать их в качестве доказательств своей невиновности.

Наоборот, видео с прибора помогают решать конфликты мирно, заодно получать наглядную информацию о происходящем вокруг автомобиля. Если водитель стал невольным свидетелем ДТП или иного преступления.

Ранее существовали простые конденсаторы, способные запасать внутри себя малый заряд электричества, которого хватало на яркую искру. Использовались в качестве радиокомпонента внутри электронных приборов.

Позднее был изобретен суперконденсат, где вместо металлической ленты использовали электролит и несколько химических веществ. Прибор компактный, оснащен большой емкостью, где накапливается заряд энергии, необходимый для работы электронных устройств — ионистор.

Функционирует он благодаря переносу ионов между электродами в химической среде. Поэтому и называется ионистор.

Ионистор

Преимущества и недостатки

Установив ионистор вместо аккумулятора в видеорегистраторе, можно получить свои плюсы и минусы. Они представлены в таблице ниже.

Преимущества	Недостатки
Адаптирован для экстремальных температур, выдерживает сильный мороз и летний зной	Не работают автономно, требуется внешний источник питания
Стабильно работает, защита данных. Последние из записанных файлов сохраняются при автоматическом отключении от сети	Использовать регистратор без подключения его к бортовому компьютеру внутри автомобиля не получится
Простая и одновременно надежная конструкция за счет сокращения числа компонентов, подверженных сбоям	Запас сохраняемой энергии не бесконечен. Разрядится через несколько дней простоя
Низкая деградация даже после длительного применения и тысяч циклов заряда / разряда
Экологично работает, не выделяя в атмосферу токсичных компонентов

Таким образом суперконденсатор вместо аккумулятора в видеорегистраторе существенно улучшил технические свойства прибора. Сделал его более адаптивным к суровым погодным условиям.

Критерии при выборе прибора

Можно ли узнать владельца по номеру машины

Выбирая видеорегистратор с конденсатором в машину, нужно ориентироваться по:

• разрешению записи — чем больше пикселей, тем лучше картинка, оптимальное HD, FullHD или VGA;
• развертке — прогрессивная / черезстрочная, у первой кадры качественнее;
• скорость записи — 25–30 кадров / сек дает плавный видеоряд;
• формат сжатия данных — максимальное H.264;
• светочувствительность — чем ниже значение, тем лучше запись;
• угол обзора — тут значение нужно максимальное;
• функция автоматического включения / отключения;
• аккумуляторная батарея (ионистор);
• цикличность записи — когда карта памяти заполняется, новые кадры записываются на старые сверху;
• встроенный навигатор и дисплей;
• вид сохранения информации (жесткий диск или карта).

Можно изучить рейтинг моделей, собранный по степени популярности, не ориентируясь только на стоимость или технические параметры.

Важно чтобы устройство давало качественную картинку

Лучшие модели видеорегистратором с суперконденсатором

Как самому проверить амортизаторы на работоспособность: простые способы

Среди десятка несомненно надежных видеорегистраторов выделяются 3 лидера, которые стоит рассмотреть подробно.

Roadgid Premier

Был разработан в 2020 году, обзор камеры 170 градусов, показывает центр и зоны периферии без эффекта «рыбьего глаза»:

• экран — 3 дюйма, 800×480;
• циклический тип записи, разрешение 1920×1080, 2304×1296, 2560×1080;
• скорость 60 к/с;
• на матрице — Sony IMX 335, процессор Novatek 96675.

Питание от бортовой сети, оснащен ионистором. Магнитное крепление, встроенный микрофон и GPS, система ГЛОНАСС, G — сенсор и Wi-Fi.

Roadgid Premier

Daocam UNO WIFI GPS

Качественная модель, заслуженное 2 место в рейтинге получено за счет прекрасных характеристик:

• процессор прибора — NTK 96672;
• сенсор от Sony imx327;
• разрешение видео — 1920×1080, частота 30 к/с, MP4;
• карта памяти 128 Гб максимум;
• угол обзора камеры 150 градусов;
• формат для записи — MP4 H.264/H.265.

Оснащен — магнитным креплением, CPL-фильтр, GPS-модуль, система оповещений о камерах на дороге, датчик движения и удара. Вес устройства — 100 гр.

Daocam UNO WIFI GPS

Roadgid Blick

Своей формой и функциональным назначением может с успехом заменить зеркало заднего обзора. Имеет большой экран 9,66 дюймов прямоугольной формы с узкой рамкой.

Корпус пластиковый, собран качественно, без зазоров. Автоматическая обработка отсвета фар машин, двигающихся позади — ночью они не будут слепить огнями, в зеркале видны лишь круги фар.

В задней стороне устройства находится объектив Sony 307, кнопка Reset и динамик. 2 прорезиненные площадки для крепежей к зеркалу. Креплений всего 4, 2 — запасных. Они прочно фиксируют устройство, обеспечивая надежность.

Камера регулируется в разных направлениях, есть настройка яркости дисплея. Карта памяти 128 Гб, есть GPS — разъем и контроль скорости.

Roadgid Blick

Видеорегистраторы на конденсаторах, как их иногда называют, постепенно завоевывают популярность среди автовладельцев. Устройства гораздо лучше адаптированы к отечественным дорогам, способны работать длительное время.

Суперконденсатор Феникс СКФ-15-2В7. Ионистор в видеорегистратор? Легко! Почти.

Наверное, многие это уже проходили. Едешь себе, бросаешь случайный взгляд на регистратор, а он бац! И не работает. А ты привык, что он работает всегда… И тут приходит в голову мысль — хорошо, что просто ехал и заметил, а случись чего

В общем, чего долго развозить — мой верный и надежный MiVue™ C330 начал включаться через раз на морозе. А за тем и вообще перестал стартовать. Основываясь на опыте владения чередой китайских регов до этого, стало понятно, что наелся аккумулятор. Хотя, надо отдать должное, более 4 лет MiVue отработал не задавая лишних вопросов — только базы камер обновлял иногда. Разбираю рег, достаю виновника торжества, сажаю на тест на Литокалу. Результат закономерен — вместо заводских 240 mAh имеем жалких 4. Акб в утиль… Менять на новый? Я это проходил на китайцах — хватает от силы на год, и все по новой.
Виновник, с уже снятой этикеткой. К слову, даже не вздулся, просто тихо умер…

Вот бы махнуть акб на ионистор? Он же капазитор, он же суперконденсатор. Давненько, я уже пытался это провернуть с очередным китайским регом, но промахнулся с емкостью. Купил у китайцев на 1 ф, чего оказалось очень мало — рег не успевал завершить свою работу. Хотел, было по старинке, протоптанной тропой идти к нашим китайским друзьям, но беглый осмотр предложений на али выявил небольшую проблему — ионисторы есть, разных емкостей, но мало, кто догадался привести их точные размеры. А те, кто догадались, сделали это очень криво, что в итоге не дает понятия, влезут ли они в рег (который, к слову, размерами весьма небольшой). В итоге, поиски привели меня на приведенный выше сайт, где нашлись и нужные мне ионисторы, и их размеры, и цена вполне приемлемая, и главное — доставка в течение недели… Долго изучал внутренности рега, прикидывал, как разместятся ионисторы, в итоге остановился на 15-ти фарадном, пара которых должны были лечь под GPS антенной аккурат между платой и корпусом, если спилить эту площадку, на которой лежал родной акб:

В сумме, при последовательном соединении, они мне дадут 7,5 фарада, чего конечно маловато, но по размерам это максимально, что получится впихнуть… Забегая вперед — этой емкости хватило с головой, а сценарий, когда достают видеорегистратор и начинают что-либо им снимать, я не использовал и с живым акб. Гораздо проще снять что-то на телефон, а от регистратора нужно, чтобы он гарантированно включился перед поездкой, и корректно выключился по ее окончании. По кр. мере мне…
Прошла неделя, пришло смс — еду забирать ионисторы. Блин, визуально они кажутся крупнее, хотя размеры совпадают с данными сайта:

Первым делом решил их зарядить до номинальных 2,7в. И тут меня ждала первая проблема — ионистор бодренько впитал в себя за несколько секунд необходимое ему количество энергии с током 3 ампера, которые я оставил на лабораторнике… Нихрена ж себе, подумал я, а как к этому отнесется родная зарядка, которая больше ампера отдавать не научена… Чешу репу, а пока оставляю заряженные ионисторы на сутки, чтоб посмотреть на величину саморазряда. Пока они разряжались — решил, что вряд ли, при постоянных поездках, ионисторы будут высаживаться в ноль, и таких токов, при включении, быть не должно… Короче, пошел на полноценный русский авось
На следующий день, меряю напругу на ионисторах — вижу 2,43 на каждом. Причем ровненько до второго знака — приятненько, т.к. разбаланс нам ни к чему — перезаряжать ионисторы выше номинального напряжения нельзя. Далее — начинаем эксперименты:

Эксперименты показывают, что после полной зарядки до 4,2В в регистраторе, его корректное выключение происходит в штатном режиме. И после этого на выходе ионисторов напряжение падает до 3,6В. Это в свою очередь, позволяет еще раз включить и корректно выключить рег без внешнего питания, после чего напруга падает до 3В и рег без внешнего питания больше не стартует. Эксперимент, конечно, с точки зрения практичности — ни о чем, но он показывает, что 7,5 фарад хватает с избытком, и можно было взять ионисторы на 10ф, которые меньше размером, и избежать того гемороя, который мне предстоял с упихиванием это всего хозяйства в корпус. Дополнительно, в ходе экспериментов, оказалось, что зарядка ионисторов регистратором идет подозрительно малым током. Десятки миллиампер. Чешу репу, вспоминаю, что со штатного акб выходило три провода. Похоже, контроллер акб умный, и как-то сам руководит зарядкой. Вот он:

Подключаю сборку ионисторов через него — все сразу встает на свои места. Ток заряда порядка 300-400 мА, напряжение окончания заряда 4.2в. Пытливый читатель наверное бы подумал — а что произойдет если саморазряд высадит ионисторы до напряжения ниже порогового, как поведет себя контроллер акб, без акб? Я подумал о том же, и решил по-быстренькому высадить ионисторы для проверки, замкнув их щупом мультиметра… Видели бы вы мои большие глаза, когда эта баночка за секунда нагрела жало щупа, что я аж обжег палец! Это какой ток она может отдать?! Ппц… Вторую разряжал через ваттный резистор, который тоже нехило так успел нагреться. Блин, надеюсь первому ионистору не поплохело от КЗ, которое я ему устроил
В общем, включаю рег с разряженными ионисторами — он включается без ругани, и контроллер начинает таки заряжать ионисторы, но ток заряда падает опять до десятков милиампер. Но процесс медленно, но идет, по этому, думаю, что за несколько раз (или за одну длительную поездку), ионистор таки доберет заряда до нужного напряжения, и дальше зарядка пойдет штатным током. Пока же, перед сборкой, балансирую оба ионистора до 2в:

В итоге, окончательная сборка выглядит так:

Начинаю готовить корпус к имплантации. Впечатлительным можно промотать:

Слезы, маты и взрывы бытовго насилия я, пожалуй, пропущу. Скажу только ложиться рядком, между платой и корпусом, как я планировал, эти две бочки на отрез отказались. Удалось уложить их только в раскоряку, используя утолщение корпуса вокруг объектива рега. Владельцам плоских регистраторов, это фокус не удастся, по этому, если соберетесь повторить этот опус — продумывайте тщательнее баланс между размерами ионисторов и их емкостью Это взаимоисключающие параметры…
В целом, с переделанным регом езжу уже больше, чем две недели. Был перерыв на 4 дня (приболел). Рег работает в штатном режиме, как и раньше, пофигу мороз… В общем, переделка имеет право на существование, особенно, если корпус позволяет, то прямо мастхев.
Всем добра, и котиков — вот уж точно, кто познал дзен, того проблемы не колышат:

Ps: сорри за «горизонталку» — так и не нашел, как тут крутить фото.

Обзор Neoline Wide S31: бюджетный видеорегистратор с суперконденсатором

Neoline Wide S31 стал без малого знаковой моделью для российского рынка регистраторов. Это первый в стране бюджетный авторег с суперконденсатором. То есть, в отличие от аппаратов с литиевой батарейкой, Wide S31 сверхнадежен и не боится морозов или перепадов температур.

Neoline Wide S31 стал без малого знаковой моделью для российского рынка регистраторов. Это первый в стране бюджетный авторег с суперконденсатором. То есть, в отличие от аппаратов с литиевой батарейкой, Wide S31 сверхнадежен и не боится морозов или перепадов температур. Вдобавок модель радует совсем не бюджетной комплектацией, среди прочего это самый доступный регистратор с CPL-фильтром для устранения бликов с лобового стекла. В конце концов, это просто компактный аппарат на базе матрицы Sony. И стоит-то всего 4590 рублей. Рассмотрим подробнее, что же за чудо-аппарат получился у Neoline.

Комплектация и установка

Комплект поставки получился совсем не бюджетным. Из ожидаемого – кабель miniUSB, гарантийный талон и инструкция. Дальше – все гораздо интереснее.

CPL-фильтр. В солнечный день убирает с видео блики, которые дает лобовое стекло и которые могут перекрывать до трети кадра.

Инструкция, как приобщить видео к разбирательству в случае ДТП. Очень полезная вещь, будет нелишним держать ее под рукой в бардачке.

Целых два крепления на выбор, на присоске и скотче.

Адаптер питания с двумя разъемами USB. Один – для питания регистратора, но при желании камеру можно отключить и заряжать сразу два смартфона. Ключевая особенность – сила тока в 2,1 А. Для сравнения, в абсолютном большинстве комплектных адаптеров регистраторов сила тока вдвое меньше, всего лишь 1 А.

Кабель питания регистратора. Провод снабжен ферритовыми кольцами, поэтому исключены наводки от Neoline Wide S31 на магнитолу машины.

Сразу два крепления пригодятся в следующих ситуациях. Прежде всего, кронштейн на присоске позволяет сначала примериться-покататься и только потом окончательно определиться с местом установки варианта на 3М. Это удобно, так как отрывать и переставлять крепление на 3М крайне проблематично. Наконец, если пользователь эксплуатирует сразу две машины (личную и рабочую), два кронштейна будут весьма кстати.

В целом мы рекомендуем остановиться на креплении со скотчем. Оно обладает минимальными размерами и позволяет без труда спрятать регистратор за зеркалом заднего вида. Впрочем, даже если не прятать – все равно, чем меньше камера закрывает обзор, тем лучше.

Внешний вид и управление

По размерам регистратор немногим больше спичечного коробка. С одной стороны так устройство будет меньше привлекать внимание людей вне машины (полезно на парковке), с другой – минимально ограничит обзор водителя.

За дизайн регистратора – однозначно «лайк». Половина фронтальной панели украшена рельефным узором, справа и слева боковины усеяны диагональными полосками с перфорацией (для вентиляции внутренностей модели). Тыльная сторона – и вовсе чуть ли не произведение искусства в контексте регистраторов, настолько замысловатый рисунок кнопок получился у Neoline.

Пластик крепкий, люфты и скрипы корпуса отсутствуют. Покрытие слегка глянцевое, но следы пальцев практически незаметны.

Все клавиши установлены по бокам от экрана. Удобно, что дополнительные функции вроде аварийной пометки файла и включения/выключения микрофона обозначены соответствующими иконками.

Разъем miniUSB расположен на правой от экрана стороне.

Слева – HDMI, если вы пожелаете напрямую вывести картинку с регистратора и посмотреть отснятое видео на экране телевизора или монитора.

Слот microSD находится внизу, поддерживаются карты до 64 Гб. И снова небюджетная особенность – как правило, в недорогих аппаратах пользователя ограничивают 32 Гб. Отметим, что в последних прошивках Wide S31 улучшено качество съемки, разработчики рекомендуют использовать карточки 10 класса объемом не меньше 16 Гб.

Видеосъемка

«Начинка» у модели также совсем не бюджетная – матрицу Sony ожидаешь увидеть в регистраторах не меньше чем за 6-7 тысяч рублей. Угол обзора составляет 140 градусов по диагонали – охват широкий, при этом объекты по краям кадра не искажаются. Доступны штампы даты/времени и госномера машины.

Перед началом съемки следует настроить CPL-фильтр. Самый простой вариант – положите белую салфетку под стекло и смотрите на экран регистратора. Начинайте вращать «полярик» и остановитесь, когда отражение салфетки будет минимальным. Отметим, что CPL-фильтр не только устраняет блики, заодно он делает съемку более контрастной, менее «замыленной».

Съемка ведется фрагментами по 1, 2 или 3 минуты. Разрешение – 1920 x 1080 точек при частоте 30 к/с. Сюрпризом стал битрейт, он составляет 24 Мбит/с. Для сравнения, даже в дорогих Super HD-моделях он редко превышает 19 Мбит/с. Как правило, чем больше битрейт, тем более детальную съемку мы получаем. Записи действительно получаются отличными, на уровне регистраторов раза в полтора дороже. Цветопередача правильная и насыщенная – фирменная черта матриц Sony. Номера машин по прямой читаются до 12 метров днем и до 7 метров ночью. Резкость сохраняется по всему полю кадра.

Ночью пересветы минимальны, в том числе за счет функции WDR с выравниванием яркости. Изображение ясное, но если вы собрались на трассу с плохим освещением, советуем поднять в настройках экспозицию. Заметим, что для Neoline Wide S31 вышло уже три обновления прошивки и каждый раз в той или иной степени улучшалось качество записи. Что и говорить, похвальное отношение к поддержке устройства.

Для съемки на парковке пригодится датчик движения. Если он включен, при обнаружении движения в кадре Neoline Wide S31 снимает ролик длительностью 10 секунд.

Дополнительные особенности

Как и практически все регистраторы Neoline, герой обзора оснащен системой оповещения об остановленной записи. Это значит, что в случае отсутствия карты памяти или внезапной остановки съемки последует громкий прерывистый сигнал. Другими словами, если по какой-то причине регистратор не будет вести запись, водитель точно об этом узнает. И не окажется в ситуации, когда только после ДТП выяснится, что авторег выполнял в машине исключительно декоративную роль.

Как и полагается любому современному регистратору, в модели есть G-сенсор с возможностью регулировки чувствительности. Если в вашей местности качество покрытия дорог оставляет желать лучшего, советуем сразу отключить акселерометр или выставить чувствительность на минимум.

Суперконденсатор

Источники автономного питания для регистраторов делятся на два вида. Первый – литиевые элементы. Их преимущество заключается в полноценной автономной работе авторега, как правило от пяти минут и, в отдельных случаях, до полутора часов. Минус – литиевая батарея сама по себе со временем теряет емкость. И самое главное – плохо переносит жару и холод. Поэтому если оставлять камеру в машине (именно так поступает большинство автомобилистов), батарея в лучшем случае протянет один летний или зимний сезон и выйдет из строя. Что обычно при заглушенном двигателе машины грозит сбросом настроек и невозможностью сохранить последний видеофайл.

Суперконденсаторы наподобие того, что установлен в Neoline Wide S31, не позволяют вести автономную съемку. Заряда хватает только на корректное завершение и сохранение текущего видео. Зато модель с ионистором запросто можно оставлять в машине – аппарат не будет бояться морозов и жары. Регистратор будет стабильно включаться (с этим у литиевых моделей бывают проблемы зимой) и прослужит долгие годы.

Следует отметить, что отсутствие возможности автономной съемки российские водители почему-то считают минусом. Хотя, как показывает практика, этой опцией пользуется примерно ноль процентов потребителей. Получается – реальных плюсов нет, а потенциальных минусов хоть отбавляй. Другое дело – до Neoline Wide S31 модели с суперконденсаторами стоили само малое 7-8 тысяч рублей. Но ситуация начинает понемногу исправляться и примеру Neoline наверняка последуют другие производители.

Вывод

Регистраторы вроде Neoline Wide S31 появляются нечасто, это точно не «очередной неплохой» аппарат. В бюджетном сегменте модель определенно задала новую планку. Прежде всего – за счет установки вместо аккумулятора морозостойкого суперконденсатора. С ним в высокой надежности Neoline Wide S31 сомневаться не приходится. Кроме того, для авторега за 4590 рублей неожиданно видеть обширную комплектацию, включая CPL-фильтр для устранения на видео бликов с лобового стекла. В конце концов, не забываем о таком достоинстве устройства как скромные габариты.

Око Саурона на страже — БЕЗОПАСНОСТИ

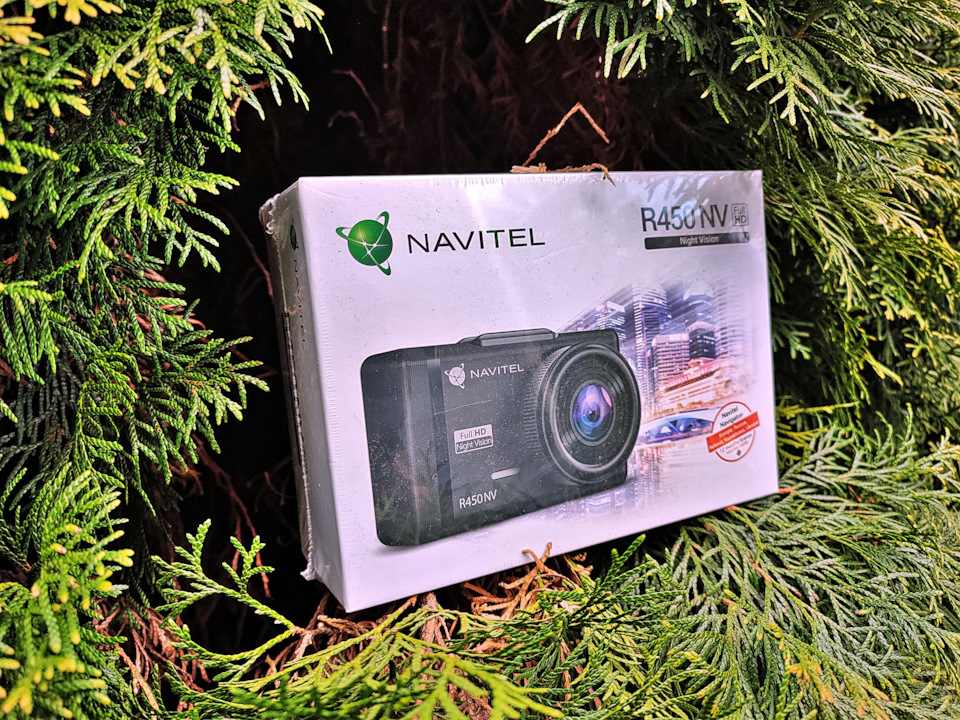

Главный помощник в пути, который запишет все необходимое в нужный момент это конечно же простой, не дорогой но в то же время надежный NAVITEL R450 NV — он же современный компактный видеорегистратор c высоким качеством съемки. Full HD (1920×1080) видео записывается в циклическом режиме на microSD-карту объемом до 128 Гб.

Угол обзора видеорегистратора R450 NV равна 130°

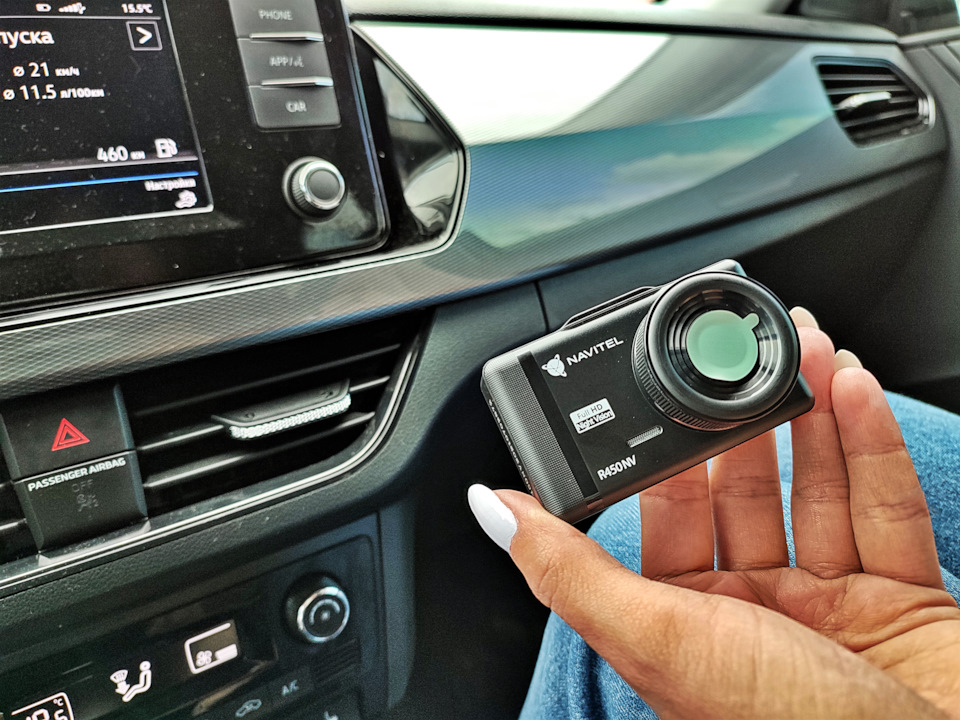

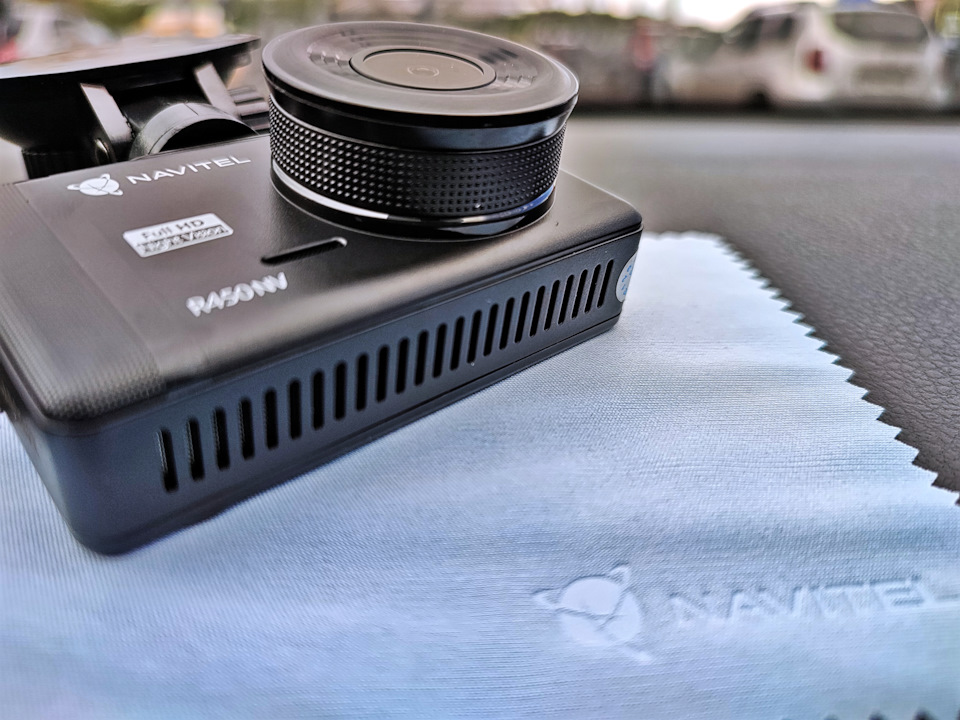

Важное преимущество NAVITEL R450 NV – качественная стеклянная оптика.
Благодаря оптике видеозаписи получаются максимально четкими и детальными. Угол обзора регистратора составляет 130°, что позволяет захватить в кадр не только участок дороги впереди автомобиля, но и соседние полосы. Частота съемки 30 кадров в секунду обеспечивает плавность видеозаписи.

Установленный суперконденсатор в видеорегистраторе, дает практически неограниченным сроком службы, можно не беспокоиться о корректном завершении работы устройства и сохранении последнего записанного видеофайла, например, при отключении питания в случае ДТП, резких перепадах температуры на улице, или при других обстоятельствах.

В целом а что это такое суперконденсатор?
Суперконденсаторы приходят на замену обычным аккумуляторам. Они имеют практически не ограниченный срок службы, не подвержены температурному влиянию окружающей среды и старению от постоянных циклов заряда/разряда, также суперконденсаторы заметно безопаснее аккумуляторов.
Единственным, но не столь существенным недостатком, как показывает практика, является отсутствие возможности использовать устройство на суперконденсаторе без подключенного питания. Однако, не смотря на то, что у него нет такого емкого заряда и использовать его без питания не получится, но при внезапной потере питания — работа регистратора будет завершена корректно и последний записанный файл не будет поврежден.

Встроенный G-сенсор (встроенный датчик удара) в видеорегистраторе NAVITEL R450 NV, который защищает от перезаписи видео, сделанное в нештатных ситуациях. В случае резкого маневра или удара по автомобилю, система сохраняет видеофрагмент события в защищенную папку на карте памяти. Благодаря возможности настройки чувствительности сенсора устройство позволит адаптировать датчик под ваш стиль вождения.

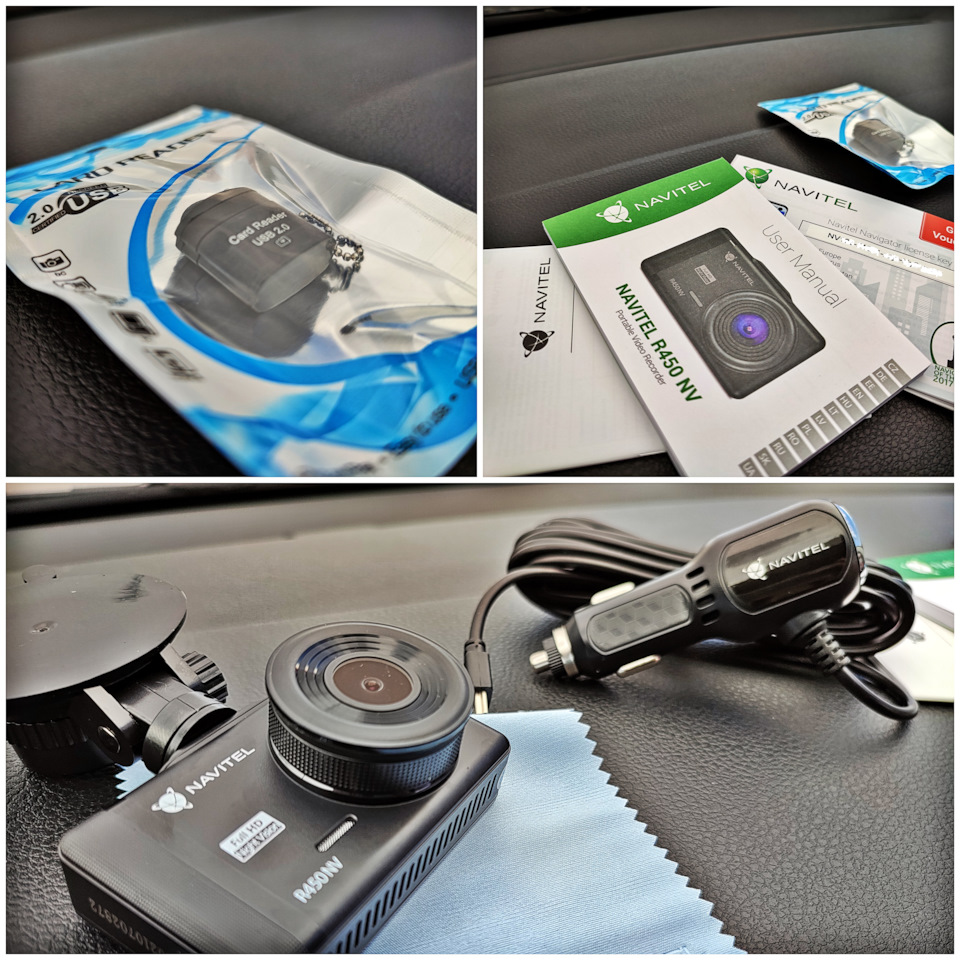

Комплектация видеорегистратора включает в себя:
— Видеорегистратор NAVITEL R450 NV

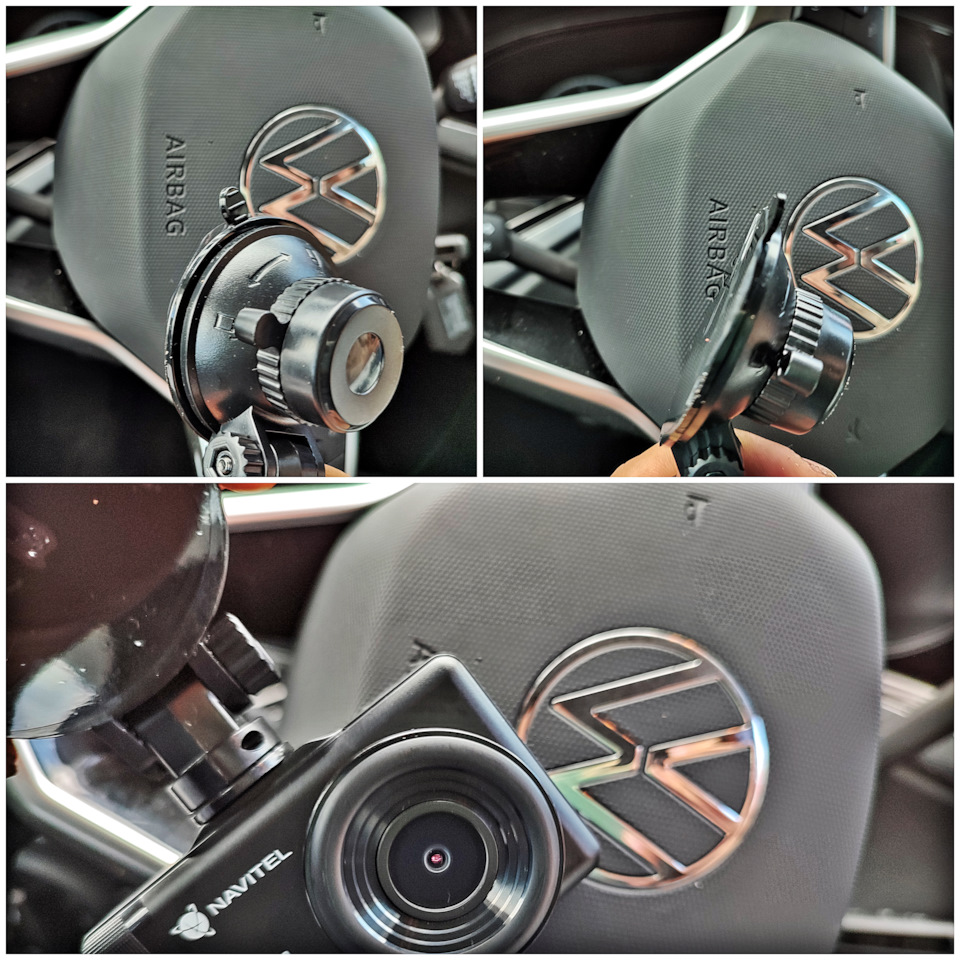

— Крепление на лобовое стекло
— Автомобильное зарядное устройство (12/24В) с MiniUSB-разъемом и проводом длиной ~3,4 метра, которой будет достаточно для скрытого монтажа под элементами отделки салона.

— Комплектный картридер пригодится для просмотра отснятого материала после извлечения карты памяти из видеорегистратора.
— Салфетка из микрофибры
— Руководство пользователя
— Гарантийный талон
— Подарочный ваучер

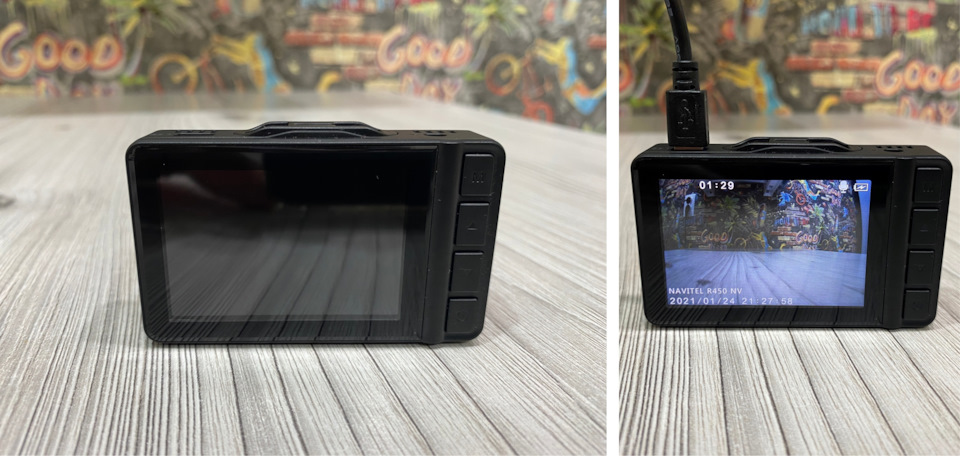

Характеристики Экрана:
— Диагональ: 2.35″
— Тип экрана: IPS
— Разрешение: 480х320

Характеристики Камеры:
— Сенсор камеры: GC2053 (night vision)
— Разрешение видео: 1920х1080 Full HD (30 fps)
— Угол обзора: 130°
— Материал линз: стекло
— Формат записи видео: AVI
— Формат фото: JPG
— Разрешение фото — 2 Mpx
— Длительность ролика: 1/3/5 мин
— Циклическая запись: есть
— Защита от перезаписи: есть

Функции NAVITEL R450 NV:
— Автозапуск
— Датчик удара (G-сенсор)
— Запись аудио
— Питание (12-24 В 1.5 A)
— USB 2.0 DC5V 1.5A
— Суперконденсатор — 1.5 Ф
Дополнительно:
— Процессор: GP6248

— mini-USB
— Поддержка карт microSD до 128 ГБ

Кстати NAVITEL при покупке данного устройства дарит в подарок к видеорегистратору NAVITEL R450 NV ваучер для программы Навител Навигатор, включающий в себя годовую подписку на карты стран Европы, Беларуси, Казахстана, России и Украины.

Переходим к самому главному — это видео и не забываем что программа нарезки видео и ютуб меняют качество записи видеорегистратора не в лучшую сторону а так же ролики сохраняются в формат *.AVI, который легко воспроизводится большинством устройств. Видео продолжительностью три минуты весит 690 Mb, поэтому поддержка карт памяти объемом до 128 Gb приходится кстати.

Ремонт и апгрейд видеорегистратора: суперконденсаторы, магнитная зарядка и прочие нанотехнологии

Принес родственник-дальнобойщик видеорегистратор, который я заказывал ему пару лет назад. Видеорегистратор не включался, и я решил его попробовать починить. Убил на это около 10 часов, но результат оправдал ожидания, что побудило меня написать обзор, к тому же рукоблудие на муське нынче в почёте. В обзоре будут две кривые руки, дикий колхозинг, много скотч-тюнинга, волшебного дыма и прочих эпик-фейлов. Если вы перфекционист или просто эстет, то вам лучше, во избежание душевной травмы, пройти мимо, а остальных прошу посмотреть, что из этого получилось (осторожно, трафик — много фото).

Итак, вручил мне родственник нерабочий видеорегистратор, сказав, что расшатан разъем. Регистратор не плохой, по-моему на NTK96650 + AR0330, поэтому есть смысл его починить. После осмотра увидел, что одна прижимная лапка mini-USB опущена вниз и не дает штекеру вставиться до конца в разъем. Я разобрал регистратор, выпаял разъем (который выглядел довольно потрёпано), лапку выправил, впаял обратно. При подключении штекера питания загорелся индикатор charge, регистратор включился, но через 5 секунд экран начал тускнеть, мерцать, и регистратор выключился. Выдернул, воткнул снова — то же самое. В радиотехнике, схемотехнике и электронике я не силен от слова совсем, но мысль о том, что проблема с питанием, была верной. Решил впаять провода напрямую к контактам разъема miniUSB и подать на них питание (в обход разъема), но все осталось по-прежнему. Выпаял аккумулятор формата 032035 (емкость таких аккумуляторов обычно 150-160мАч) и проверил его на iMax B6. Зарядил его током 0.2А, поставил разряд током 0.3А и аккумулятор выдал 20мАч, на токе 0.1А он выдал чуть больше. Я его отпаял и сразу выкинул. Подал 4,2В на вход с аккумулятора, включил регистратор по кнопке и — эврика! Он заработал! Потребление тока 0.5-0.6А! На таком токе аккумулятор давал дичайшую просадку и работал буквально секунды. Видимо, частые поездки на север убили аккумулятор и у него сильно выросло внутреннее сопротивление.

Стал думать дальше. Очень странным мне показалось то, что регистратор не хотел работать при подаче питания на miniUSB. Ток был 0.04А, который, скорее всего, шел на заряд аккумулятора. Видимо, эти цепи как-то развязаны (диодом или понижающим до 4,2В конвертером с ограничением по выходному току?), и питание бралось с платы защиты аккумулятора. Но как он тогда раньше работал, когда питался от аккумулятора при токе заряда 0.04А и токе разряда 0,6А? Может что-то в нем погорело, но моих знаний не хватит найти причину. Значит будем устранять последствия. Выявились две проблемы:
1. Если подавать питание на вход с платы защиты, то регистратор придется каждый раз включать по кнопке. Значит надо совместить вход miniUSB и вход с платы защиты.
2. Если отказаться от источника резервного питания, то при отключении питания регистратор не сможет корректно завершить работу и записать файл на карту памяти. Значит обязательно надо резервный источник питания.

Первую проблему я решил, соединив через диод и резистор 47Ом плюсовые контакты miniUSB и входа с платы защиты. Диод взял обычный 1N4007, при входе 5,2В на выходе с платы защиты 4,2В, на miniUSB входе через резистор тоже 4,2В. Резистор одел в кембрик, чтобы он не коротнул на плату.

Теперь регистратор стал сам включаться при подаче питания.

Приступим ко второй проблеме. Ставить такой же аккумулятор — ждать месяц, да и не надежно — неизвестно из какого навоза и в каком подвале лепил его дядя Ляо, да и на жаре, на холоде, от токов 600мА (4C) он быстро придет в негодность. Аккумулятор большей емкости не решит всех проблем… Что же делать. И тут я вспомнил про два суперконденсатора MaxFarad на 2.5V 90F, которые валялись у меня мертвым грузом уже 3 года.

Как обращаться с суперконденсаторами я не знал. Выставил на блоке питания 5В и решил зарядить их, в начале зарядки ток был 12А :))) Я, конечно, знал, что у них большое внутреннее сопротивление, но такого тока я все равно не ожидал. Как же их заряжать? Была у меня плата защиты от подобного мелкого аккумулятора на одной микросхеме, попробовал зарядить аккумуляторы через нее — она уходила в защиту. Видимо, она не ограничавает тока заряда, а только не дает разрядить аккумулятор ниже определенного значения. Полез в мусорку, отпаял плату защиты от аккумулятора с регистратора, эта плата с двумя микросхемами, одна — ноунейм микросхема защиты G3JX, вторая — силовой ключ 8205А (20В 5А), который, как я понял, и отвечает за регулировку тока заряда. С платой защиты кондеры чувствовали себя комфортно, ток заряда не превышал 3А при напряжении на кондерах около 0В. Этот ток длится не долго, поэтому нагреться ничего не успевало. Замерил емкость конденсаторов в диапазоне 4,2В — 3,0В на iMax B6 — она не далеко ушла от этого дохлого аккумулятора, около 30мАч, но просадки по напряжению не было и регистратор работал от кондеров 30 секунд (ток 0,6А). Была идея использовать повышайку до 5В, чтобы снять с кондеров раза в 3 больше, но, поразмыслив, понял, что это лишнее — регистратор выключается через 15 секунд после отключения питания, так что запас по емкости двукратный.

Дальше нарисовалась еще одна проблема. Надо сделать разъем для подключения питания. Я не стал использовать для этого имеющийся miniUSB, т.к., во-первых, это другая цепь питания, во-вторых, вы дальше сами поймёте. Хотел поставить стандартный 5.5мм, но он громоздкий и в корпус его не впихнуть. Решил поставить microUSB. Была у меня в заначке плата с разъемом microUSB и контактами 2,54мм, которую я покупал для ардуинства. Высверлил в боковой стенке регистратора сверлом на 5мм отверстие для разъема

Припаял контакты

И залил все черными соплями (термоклеем)

Да, отверстие великовато, ну да ладно, что сделано — то сделано Что удивило — разъем как тут и был: с одной стороны прижат платой, с другой крышкой, так что сидит плотно, при вдергивании и выдергивании нагрузки на клей не будет. А провода, припаянные снизу, не дают ему контактировать с элементами на плате.

Но тут я рано радовался — меня ждал первый эпик фейл. Попробовал закрыть корпус — динамик на лицевой крышке упирался в плату разъема microUSB и не давал закрыть корпус. Решение было очевидным — укоротить плату. Мне лень было лезть за дремелем и я варварски оторвал кусачками часть платы

Зачистил две дорожки

И подпаял к ним провода

Чтобы разъем не контактировал с элементами на плате, я наклеил на них скотч

Все встало хорошо, теперь динамику ничего не мешает

Вы внимательно посмотрели фотографию? Я вот был не внимателен и упустил важный эпик-фейл №2, который все-таки обнаружил до сборки — минусовой провод был в натяжку и он почти оторвался по пайке, залез на разъемы шины данных USB. К сожалению, у меня не было мелких супер гибких проводов в силиконовой изоляции (эти белые я содрал с нерабочих светодиодных полосок), пришлось использовать обычный брутальный провод. Заменил провод на более длинный.

Но регистратор никак не хотел закрываться. Пришлось укоротить кембрик, изолирующий плату защиты,

приклеить его скотчем к кембрику с резистором

и провести провод для конденсаторов в канавку.

Вот теперь все закрылось, хотя и с натягом, можно завинчивать

Проверка… Все работает исправно. Регистратор включается, при отключении питания выключается через 15 секунд.

Теперь еще один аргумент в пользу microUSB разъема. Я решил использовать магнитный разъем, купленный недавно для моего Xiaomi Redmi Note 3 Pro. Уж очень он мне понравился — не выступает, не надо задумываться об ориентации разъема при подключении к телефону, вставляется легко (разъем microUSB в телефоне не расшатывается), при сильном изгибе провод не выламывает разъем microUSB, а магнитный штекер отцепляется одной гранью (но продолжает заряжать!). Кабель, конечно, похуже оригинального: на оригинальном ток зарядки 1,75А, на этом 1,25А, но для меня это не критично — плюсы этого разъема перевешивают этот минус. Ссылка указана на похожий товар, мой продавец снял лот с продажи. Со слезами выдергиваем разъем из телефона съемником

И вставляем его в регистратор

Проверка. Все отлично!

Теперь еще одна проблема — как разместить аккумуляторы. Дело в том, что я не знаю, какое у родственника крепление и как их разместить, чтобы они не мешали креплению. Крепление у него еще и модифицированное, т.к. родное сделано для наклонного стекла, а у его фуры оно почти вертикальное. Может так?

Или так?

Наверное, лучше вот так. Креплению точно не помешают, а обзор (при расположении регистратора в его автомобиле) не закроют

Никто не заметил опасность этой фотографии? Я вот не заметил, поэтому одно неловкое движение и… Эпик фейл №3 — клубы дыма от горелой изоляции, провод отпал на месте пайки:

Так что суперконденсаторы детям не игрушка Проверил регистратор — все в порядке:

Вырезал из картона прокладку

и склеил кондеры друг с другом скотчем

А теперь берем что покрепче и…

Нет, не обмываем наше горе-поделку, а обезжириваем ее (спирт экономим, отметить пригодится), примериваем конденсаторы

И приклеиваем их скотчем

Вес увеличился почти в 2 раза (регистратор 57г, кондеры 45г):

Еще раз проверяем, все работает

Ну что, наш скотч-тюнинг добавил +10 к скорости записи, +5 к ускорению автомобиля и +15 к брутальности поизделия. Остается допить «обезжиривающую жидкость», обмотаться синей изолентой и в пьяном угаре написать обзор на муське

Но что-то подсказывает, что километры скотча тут лишние. Привинтим две планки по бокам, а уже к ним приклеим конденсаторы

Вот что получилось. Надеюсь, прочитав мой второй обзор, или кто-нибудь улыбнулся, или кто-нибудь вдохновился на рукоблудие. За сим откланяюсь, если будет кому интересно, то напишу еще о чем-нибудь из моих более-менее удачных поделок-недоделок, вроде переделки шурика на литий, ардуинства или замены ближнего света фар на светодиоды

P.S. Отдельное спасибо товарищами kirich, ksiman, yurok, dia, sav13 и некоторым другим, чьи подробные обзоры и комментарии не только дарят целый багаж знаний, но и заставляют руки чесаться

UPD 05.01.2017. Резистор в схеме лишний, пришлось замкнуть его накоротко, иначе регистратор сам иногда не включался. А так пока все ОК
