Что такое суперконденсаторы и зачем они нужны

Суперконденсаторы. Устройство и применение. Виды и работа

Суперконденсаторы — это электрохимические конденсаторы, которые существенно отличаются от обычных практически неограниченной долговечностью, более низкими потерями тока и большими значениями удельной мощности. При этом они имеют на порядок меньшие габариты. То есть это батарея нового поколения, которая сможет открыть многочисленные перспективы в энергетике. В первую очередь большой интерес к суперконденсаторам вызван возможностью замены ими батарей, а также создания гибких источников питания большой мощности.

Стратегической задачей для ученых является создание батарей высокой емкости, которые можно было бы использовать в разных областях, к примеру, для электромобилей. Это позволит обеспечить поездки на длительные дистанции и быструю зарядку батарей. Также это гарантирует более экономичную работу возобновляемых источников энергии путем аккумулирования избытков энергии: ветроэнергетические установки, солнечные батареи и так далее.

Суперконденсатор – это тот же аккумулятор, но на порядок с лучшими свойствами. В первую очередь это относится к существенно более быстрому заряду и разряду. Суперконденсатор представляет элемент с двумя электродами, между ними располагается электролит. Электроды выполнены в виде пластины из определенного материала. Для улучшения электрических параметров суперконденсатора, пластины могут дополнительно покрываться пористым материалом, к примеру, активированным углем. В качестве электролита может применяться неорганическое или органическое вещество.

В целом суперконденсатор – это гибрид химической аккумуляторной батареи и обычного конденсатора:

• Главное отличие суперконденсатора от привычного конденсатора — в наличии у первого не просто диэлектрика между электродами, а двойного электрического слоя. В результате между электродами образуется очень маленькое расстояние, а его возможность накапливать электрическую энергию (электрическая емкость) получается намного выше.
• Кроме этого суперконденсатор от аккумуляторной батареи отличается скоростью накапливания, а также степенью отдачи электрического заряда. Благодаря применению двойного электрического слоя повышается площадь поверхности электродов при тех же общих габаритах. То есть в устройстве сочетаются лучшие электрические характеристики – существенная емкость аккумулятора и скорость конденсатора.

Впервые о суперконденсаторе заговорили в 1962 году. Именно тогда химик американской компании Standard Oil Company Роберт Райтмаер подал заявку на патент, где подробно расписывался механизм сохранения электрической энергии в конденсаторе, который обладал «двойным электрическим слоем». В предлагаемом варианте акцент делался на материал обкладок. У электродов должна быть различная проводимость: один электрод должен иметь электронную проводимость, а другой – ионную. В результате при заряде конденсатора происходило разделение положительных центров и электронов в электронном проводнике, а также разделение анионов и катионов в ионном проводнике.

В 1971 году лицензия досталась японской компании NEC, которая к этому времени занималась всеми направлениями электронной коммуникации. NEC удалось успешно продвинуть технологию под названием «Суперконденсатор». Затем суперконденсаторами стали заниматься и другие компании. С 2000-х годов активное развитие технологии началось во многих странах мира.

Суперконденсаторы сегодня подразделяются на:

• Двойнослойные конденсаторы (ДСК).
• Псевдоконденсаторы.
• Гибридные конденсаторы.

Двойнослойный суперконденсатор предполагает наличие двух пористых электродов, выполненных из электропроводящих материалов, а также разделенных заполненным электролитом сепаратором. Здесь процесс запасания энергии идет за счет разделения заряда на электродах с весьма большой разностью потенциалов между ними. Электрический заряд двойнослойных конденсаторов определяется непосредственно емкостью двойного электрического слоя, то есть отдельного конденсатора на поверхности каждого электрода. Между собой они соединяются последовательно посредством электролита, который является проводником с ионной проводимостью.

Псевдоконденсаторы уже ближе к перезаряжаемым аккумуляторам. В них имеются два твердых электрода. Принцип действия сочетает два механизма сохранения энергии: фарадеевские процессы, которые схожи с процессами, происходящими в батареях и аккумуляторах, а также электростатическое взаимодействие, свойственное конденсаторам с двойным электрическим слоем. Приставка «псевдо» появилась вследствие того, что емкость ДЭС зависит не только от электростатических процессов, но и быстрых фарадеевских реакций с переносом заряда.

Гибридные конденсаторы – это переходный вариант между конденсатором и аккумулятором. Слово «гибридные» обусловлено тем, что электроды в гибридных конденсаторах производятся из различных материалов, а накопление заряда осуществляется по разным механизмам. Большинством случаев в гибридных конденсаторах катодом является материал с псевдоемкостью. В результате аккумулирование заряда на катоде осуществляется вследствие окислительно-восстановительных реакций, что увеличивает удельную емкость конденсатора, а также расширяет область рабочих напряжений.

В гибридных конденсаторах часто применяют комбинацию электродов из допированных проводящих полимеров и смешанных оксидов. Весьма перспективными могут стать композиционные материалы, которые состоят из оксидов металлов, осажденных на проводящие полимеры или углеродные носители.

Принцип действия

Суперконденсаторы, как высокоемкие конденсаторы, производят накопление энергии электростатическим способом, поляризуя раствор электролита. При накоплении энергии в суперконденсаторе химические реакции не задействуются, хотя суперконденсатор является электрохимическим устройством. В силу высокой обратимости механизма накопления энергии, конденсаторы способны тысячи раз заряжаться и разряжаться.

Суперконденсатор – электрохимический конденсатор, который имеет способность накапливать чрезвычайно большое количество энергии по отношению к его размеру, а также в сравнении с традиционным конденсатором. Данное свойство суперконденсатора особенно интересно в создании гибридных транспортных средств в автомобильной промышленности, в том числе в производстве машин на аккумуляторной электротяге, в которых суперконденсаторы применяются в виде дополнительного накопителя энергии.

В большинстве случаев, в суперконденсаторе действуют два активных электрода, которые разделены непроводящим материалом, размещенным между металлическими токовыми коллекторами. Органический или водный электролит пропитывает пористые электроды, обеспечивая появление носителей заряда в устройстве с последующим его накоплением.

Суперконденсатор или аккумулятор? Разбираемся, что лучше

Сегодня производители автомобильной электроники все чаще используют в видеорегистраторах суперконденсаторы вместо аккумуляторных батарей. Чем вызвано такое технологическое решение и какому устройству стоит отдать предпочтение? Расскажу подробнее о преимуществах и недостатках каждого типа в данной статье.

Что такое суперконденсатор и как он работает?

Суперконденсатор (также называется ионистор) – это разновидность источника питания, который представляет собой электрохимический элемент, состоящий из двух электродов и расположенного между ними электролита. Принцип работы суперконденсатора заключается в кратковременном сохранении энергии в электролите, энергия накапливается во время зарядки за счет поляризации заряженных частиц электролита.

В целом суперконденсаторы являются источником импульсной, а не постоянной мощности и идеально подходят для кратковременного питания маломощных электронных приборов. В видеорегистраторах суперконденсатор поддерживает питание при отключении основного источника энергии – он будет подзаряжать регистратор ровно столько времени, сколько потребуется для завершения и сохранения видеозаписи, если, например, заглохнет автомобиль. Это позволит предотвратить выключение видеорегистратора и потерю видеоматериала.

Сравнение суперконденсатора и аккумулятора

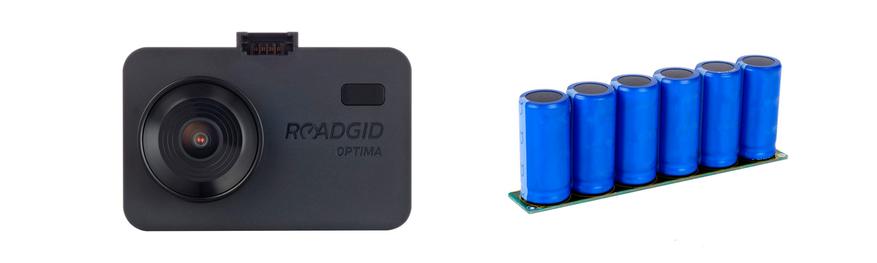

Чтобы узнать, какое устройство лучше – видеорегистратор с суперконденсатором или с аккумулятором, сравним ключевые параметры этих источников питания.

Аккумуляторные батареи со временем теряют емкость из-за чего спустя несколько сотен циклов заряда-разряда или 1-2 года регулярного использования заряжать их придется чаще, чем сразу после покупки. В этом плане суперконденсаторы не подвержены износу – они могут пройти до миллиона циклов без снижения первоначальной емкости.

Суперконденсаторы накапливают полный заряд за минимальный срок, что значительно сокращает время подзарядки – понадобится всего несколько минут. Для восполнения заряда аккумулятора потребуется несколько часов.

Аккумуляторные батареи не могут похвастаться надежной и стабильной работой в любых условиях, все дело в их неустойчивости к воздействию высоких и низких температур. Если видеорегистратор останется в автомобиле в жаркий или морозный день, то аккумулятор вполне вероятно вздуется от перегрева или резкого перепада температур. В худшем случае замена аккумулятора потребуется уже после первой ночевки видеорегистратора в авто при минусовой температуре.

С регистраторами на суперконденсаторах такая неприятность исключена – они сохраняют работоспособность при температуре от -50 до +70° С и выдерживают даже экстремальные температурные перепады.

После сравнения ключевых характеристик можно сделать вывод, что суперконденсаторы превзошли аккумуляторы по всем пунктам. Стоит отметить, что среди минусов регистратора с суперконденсатором автовладельцы иногда отмечают невозможность автономной работы без подключения к бортовой сети автомобиля. Однако на фоне других преимуществ этот недостаток не кажется особо существенным, тем более в современном мире видеорегистратор не используется за пределами автомобиля, так как для ситуативной съемки значительно проще и удобнее пользоваться камерой смартфона.

Итог: суперконденсатор или аккумулятор?

В современных реалиях выигрывают видеорегистраторы с суперконденсаторами, так как именно они смогут обеспечить сохранность видеозаписей в любых условиях эксплуатации, за счет чего являются более надежным и стабильным решением.

Сегодня на рынке автомобильной электроники можно за вполне доступную цену найти видеорегистраторы с суперконденсаторами и самым современным функционалом.

Суперконденсаторы: что это, зачем и где применяется

Энергетика — крайне интересная сфера, которая развивается бурными темпами много лет подряд. На Хабре публикуются самые разные статьи об альтернативных источниках энергии, аккумуляторных батареях от Маска, электромобилях и т.п.

Но есть одна тема, которая затрагивается не так уж и часто. Речь идет о суперконденсаторах. Им как раз посвящена эта статья, в ней раскрывается суть суперконденсатора, сферы применения, плюс описываются кейсы из разных отраслей — промышленности, транспорта и т.п., где используются эти системы.

Суперконденсатор, что ты такое?

Все мы знаем, что такое аккумулятор — это источник постоянной мощности, ограниченный током разряда. Батареи бывают большие и маленькие, применяются они крайне широко — от транспорта до игрушек.

Но эта статья посвящена суперконденсаторам, так что пришло время рассказать о них. Так вот, любой суперконденсатор — это источник не постоянной, а импульсной мощности. Она ограничена лишь эквивалентным внутренним сопротивлением, которое позволяет элементу работать, фактически, на токах короткого замыкания.

Но при этом, в отличие от аккумулятора, это источник кратковременных, хотя и мощных импульсов энергии. Соответственно, и используются суперконденсаторы там, где нужна большая мощность на небольшой срок.

Суперконденсаторы называют еще ионисторами. Эти элементы состоят обычно из двух погруженных в электролит электродов и сепаратора. Последний нужен для того, чтобы не допустить перемещение заряда между двумя электродами с противоположной полярностью.

У суперконденсаторов два положительных свойства — высокая мощность и низкое внутренне сопротивление, чем они и отличаются от конденсаторов и аккумуляторных батарей. Чаще всего материал электрода суперконденсаторов — активный углерод, у которого две важные особенности, включая очень большую площадь поверхности и небольшое расстояние между разделенными зарядами.

Еще один положительный момент — длительный срок хранения и продолжительный срок службы суперконденсаторов. Все это — благодаря особенностям накопления энергии. Так, суперконденсаторы работают за счет разделения зарядов. Этот процесс легко обратим, так что отдавать энергию суперконденсаторы могут действительно быстро.

Теперь немного об определении характеристик суперконденсаторов. В отличие от аккумуляторов, где основная характеристика — это емкость, измеряемая в Ампер-часах, у суперконденсаторов это Фарад. Вот формула, которая позволяет определить энергию суперконденсатора:
Энергия (Дж) = 1/2*Емкость (Ф) * Напряжение в квадрате (В)

Есть несколько видов суперконденсаторов:

• Двойнослойные, или ДСК.
• Псевдоконденсаторы.
• Гибридные конденсаторы.

Во втором — система включает два твердых электрода и базируется на двух механизмах сохранения энергии. Это фарадеевские процессы и электростатическое взаимодействие.

Третий вариант — переходный между конденсаторами и аккумуляторами. Электроды здесь выполнены из разных материалов, а накопление заряда осуществляется благодаря разным механизмам.

Где могут использоваться суперконденсаторы?

Вполне логичный ответ — в отраслях, где нужно отдавать энергию быстро и в большом объеме. В частности, это может быть:

• Альтернативная энергетика, накопление энергии при помощи топлива, волн ветра и солнца.
• Транспортные системы — это может быть запуск двигателя машин, гибридные электрические транспортные средства, локомотивы и т.п.
• Накопители энергии в домохозяйствах — например, там, где используются фотоэлементы или ветрогенераторы.
• Электронные устройства, где суперконденсаторы используются в качестве источника кратковременного питания.
• ИБП — как небольшого размера, так и очень большие. В системах бесперебойного электропитания суперконденсаторы можно использовать совместно с топливными элементами и другими источниками.
• Традиционная энергетика, в сферах, где неизбежны критические нагрузки, но где требуется бесперебойная работа всего и вся. Это могут быть аэропорты, вышки связи, больницы и т.п.
• Электронные устройства разного размера и мощности.

Примеры

Их можно привести большое количество, но разумно будет ограничиться тремя наиболее показательными.

Частотно-регулируемый электропривод. Здесь суперконденсаторы нужны при просадках напряжения и кратковременном, не более 10 секунд, блэкауте. Такие приводы используются на участках непрерывного технологического цикла на производственных объектах. Кроме того, суперконденсаторы стоит использовать на предприятии и в системах, которые снабжают объект газом, водой, теплом и энергией, т.п. на компрессорных станциях, в котельных, насосных станциях и т.п.

Источник бесперебойного питания. В этом случае суперконденсаторы дают возможность компенсировать провалы напряжения, которые приводят к проблемам с непрерывностью технологических процессов. Здесь речь идет о крупных объектах, включая промышленность и разного рода инфраструктуру — например, транспортную.

Суперконденсаторы, в частности, используются на заводе Skoda в Чехии, а именно — роботизированном цехе по покраске корпусов автомобилей. Если процесс окрашивания по какой-либо причине остановится, потом корпус придется возвращать в начало цикла.

Регулирование выходной мощности турбин ветрогенераторов. Большая проблема альтернативной энергетики — сложность поддержания выходной мощности турбин на одном уровне. Чем выше скорость ветра и сам он мощнее, тем больше вырабатывается энергии. Чем ниже, соответственно — тем энергии меньше. В итоге выходная мощность турбин может меняться, и очень значительно.

В этом случае суперконденсатор может помочь, причем сразу несколькими способами:

• Поддержание электропитания на прежнем уровне на время кратковременного пропадания напряжения.
• Обеспечение стабилизации частоты и напряжения в передающих и распределительных сетях с высокой концентрацией возобновляемых источников энергии.

Производят ли суперконденсаторы в России?

Да, на Хабре еще несколько лет назад публиковалась новость о том, что в НИТУ «МИСис» разработала технологию, которая открыла возможность отечественной компании запустить производство суперконденсаторов.

Так, в 2017 году компания ТЭЭМП запустила в г. Химки производство высокоэффективных суперконденсаторов и модулей на их основе. При этом все это — чисто российские разработки. ТЭЭМП, к слову, производит плоские единичные элементы в ламинированном корпусе, который может использоваться в химических источниках тока с органическими электролитами: суперконденсаторах, литий-ионных аккумуляторах, металло-воздушных источниках тока.

При этом, ТЭЭМП производит ячейки собственной запатентованной конструкции – призматическая ячейка с токосъемом по всей ее поверхности. И сделано это не для того, чтобы показать свою уникальность, а чисто с практической точки зрения – распределенный по всей поверхности токосъем обеспечивает равномерность тепловых полей, тем самым замедляя процесс деградации и продлевая срок службы суперконденсатора.

Продукция «ТЭЭМП» уникальна по многим параметрам. Суперконденсаторные модули компании успешно работают при температурах до -60°С. Они отличаются низким внутренним сопротивлением, а значит, способны обеспечить большие импульсные токи. Собственная конструкция ячеек и модулей позволяет снизить массу и размер суперконденсаторной сборки на 30% по сравнению с аналогичными устройствами.

В сухом остатке

В качестве вывода можно подвести итоги, указав преимущества и недостатки суперконденсаторов. Некоторые из них упоминались выше, но сейчас стоит перечислить все это отдельно.

Ионисторы (суперконденсаторы) – устройство, виды, применение

В настоящее время получили широкое распространение устройства, потребляющие высокую мощность в течение короткого интервала времени, например, электронные замки, реле, двигатели, импульсные излучатели. Для них не всегда можно использовать аккумуляторную батарею в качестве буферного источника энергии. Могут возникнуть сложности с формированием мощных кратковременных токов. Для таких ситуаций стали использовать ионисторы или суперконденсаторы, которые можно устанавливать вместо аккумулятора или в комбинации с ним. Для изготовления этих элементов применяется технология, основанная на использовании эффекта образования двойного электрического слоя. Этим они выгодно отличаются от батарей и аккумуляторов.

Промышленные ионисторы появились не так давно, но их массовым производством уже занимаются, как отечественные, так и зарубежные производители.

Что такое суперконденсаторы

Энергоемкие системы выдвигают высокие требования к источникам питания. Для различного современного оборудования требуется аккумулирование и подача определенной энергии. Чтобы решить такую задачу, используются аккумуляторы или подсоединенные к батарее суперконденсаторы. В последнем варианте ионисторы (молекулярные накопители энергии) играют роль страховки при падении напряжения. Суперконденсаторы отличаются небольшой плотностью энергии и высокой мощностью, что обеспечивает эффективную разрядку на нагрузку. При включении прибора параллельно батарее, снижается импульсная нагрузка на неё, что позволяет продлить срок службы.

Суперконденсаторы представляют собой электрохимические конденсаторы с большими показателями удельной мощности. Они отличаются лучшими техническими характеристиками, чем аккумуляторы. Эти элементы быстрее заряжаются и разряжаются.

В дальнейшем разработчики планируют этими устройствами полностью заменить аккумуляторные батареи. Они могут стать альтернативными источниками питания в разных сферах, например, в производстве автомобилей. Суперконденсаторы применяют в ветроэнергетических конструкциях и солнечных батареях. Подобные приборы представляют собой сочетание стандартного конденсатора и аккумуляторной батареи.

Одно из отличий ионисторов от обычных конденсаторов – наличие двойного электрического слоя, что позволяет накапливать значительное количество энергии. В конструкции отлично сочетаются такие характеристики, как скорость зарядки и разрядки конденсатора и емкость аккумулятора. От обычных конденсаторы такие устройства отличаются отсутствием обычного диэлектрика между электродами.

Параметры

Ионисторы отличаются следующими характеристиками:

1. Внутреннее сопротивление (измеряется в миллиОмах).
2. Максимальный ток. (А).
3. Номинальное напряжение (В).
4. Емкость (Ф).
5. Параметры саморазряда.

В качестве электродов в приборе применяется активированный уголь или углерод на вспененной основе. Эти компоненты помещаются в электролит. Сепаратор предназначен для защиты устройства от короткого замыкания электродов. В современных устройствах не используется электролит на основе кислоты или кристаллического раствора щелочи, так как данные компоненты обладают высоким уровнем токсичности.

Во внутренних полостях конструкции содержится электролит, запасающий электроэнергию при взаимодействии с пластинами.

Первые электрохимические ионисторы (молекулярные накопители энергиибыли) разработаны более 50 лет назад. Они были изготовлены на основе пористых углеродных электродов. В настоящее время они используются в некоторых электрических приборах.

По сравнению с литий – ионными аккумуляторами современные ионисторы характеризуются большим ресурсом и высокой скоростью разряда.

При использовании ионисторов можно добиться более экономичного режима работы за счет аккумулирования излишков энергии.

Между обкладками конструкции располагается не стандартный слой диэлектрика, а более толстая прослойка, позволяющая получить тонкий зазор. При этом прибор обеспечивает возможность получения электроэнергии в больших объемах. Суперконденсатор аккумулирует и расходует заряды быстрее, чем альтернативные варианты. Двойной слой диэлектрика увеличивает площадь электродов. Это позволяет улучшить электрические характеристики.

Отличия суперконденсаторов от аккумуляторов

Суперконденсаторы часто применяются вместо батарей. Стандартные конденсаторы способны хранить небольшое количество электроэнергии. Суперконденсаторы могут накапливать заряды в тысячи, миллионы и миллиарды раз больше. Подобные приборы работают быстрее батарей. Это обусловлено тем, что суперконденсатор создает статистические заряды на твердых телах, а батареи зависят от медленно протекающих химических реакций.

Батареи характеризуются более высокой плотностью энергии, а ионисторы более высокой плотностью мощности. Суперконденсаторы способны функционировать при низких показателях напряжения, а для получения большего напряжения, их нужно последовательно соединить. Такой вариант необходим для более мощного оборудования.

Технология ионисторов может найти применение в энергетике и приборостроении. Одно из применений – использование в ветряных турбинах. Подобные приборы помогают сгладить прерывистое питание от ветра.

В портативных электронных приборах используются источники питания разнообразных типов. В таких устройствах, как планшеты, смартфоны и ноутбуки важное значение имеет удельная энергоемкость. Чем больше данный показатель, тем выше будет емкость устройства при тех же физических параметрах.

Установка прибора с более значительной удельной энергоемкостью позволит увеличить время работы мобильного оборудования, не увеличивая его параметры. Поэтому в смартфонах часто используются полимерные аккумуляторные батареи, которые являются лидерами в малогабаритных перезаряжаемых источниках питания.

Аккумуляторные батареи обладают ограниченным ресурсом. При интенсивном применении ресурс прибора является критичным фактором, который сокращает жизненный цикл оборудования. Поэтому к более перспективным устройствам относятся ионисторы. Они представляют собой идеальный накопитель электроэнергии.

Ионистор похож на электролитический конденсатор, но при тех же размерах имеет большую емкость. Подобные устройства могут накапливать большое количество энергии за короткий промежуток времени, что позволит сократить время подзарядки до минимального значения. Суперконденсаторы могут выдержать без видимой деградации несколько десятков тысяч циклов.

Благодаря незначительной токсичности материалов для изготовления ионисторов, их легче утилизировать, чем аналогичные варианты. Но из-за большого тока саморазряда данные приборы не годятся для очень продолжительного хранения электроэнергии. Ионисторы отлично подходят для беспроводных периферийных устройств. Здесь проявляют себя такие свойства, как эффективность и высокая скорость заряда.

Беспроводное устройство с ионистором требует ежедневной подзарядки. Но на данную процедуру потратится несколько минут.

Разновидности

Суперконденсаторы бывают следующих видов:

1. Псевдоконденсаторы оснащены твердыми электродами. Емкость зависит не только от электростатических процессов, но и от фарадеевских реакций с перемещением зарядов.
2. Гибридные представляют собой переходное устройство между аккумулятором и конденсатором. Они способны накапливать и отдавать заряд в двойном электрическом слое. Электроды делаются из различных материалов, а скопление зарядов произвоится по разным механизмам. Окислительно – восстановительные реакции повышают удельную емкость механизма.
3. Двухслойные суперконденсаторы состоят из пористых электродов, разделенных сепаратором. Электрический заряд в таких устройствах определяется емкостью двойного электрического слоя. Электролит является соединяющим проводником с ионной проводимостью.

Суперконденсаторы бывают разных форм и размеров. Основное назначение таких устройств – это дублирование главного источника при падении напряжения.

Для создания гибридных устройств применяются катоды особого вида. Их делают из графена гипероксидированного типа. Графен представляет собой двумерную модификацию углерода, в которой атомы размещены в один слой. Данный компонент отличается высокой химической стойкостью.

Принцип действия

Принцип действия ионистора похож с обычным конденсатором. Но эти приборы различаются применяемыми материалами. Обкладки делаются из пористого материала, который представляет собой отличный проводник. Это позволяет увеличить емкость устройства. В качестве диэлектрика применяется электролит, что позволяет уменьшить расстояние между обкладками и повысить емкость.

В суперконденсаторе заряд накапливается в результате формирования двойного электрического слоя на электроде при адсорбции ионов из электролитов.

В основе принципа работы – разложение разности потенциалов к токовыводам. При этом на катоде создаются отрицательные ионы, а на аноде – положительные. Сепаратор пропускает ионы электролита и предотвращает короткое замыкание между электродами. Электричество сохраняется статическим способом. В процессе заряда-разряда отсутствуют реакции электрохимического типа.

Суперконденсаторы способны накапливать большое количество энергии за короткий промежуток времени, что позволяет уменьшить время для подзарядки приборов.

Современные ионные аккумуляторы могут отдавать только 60 % электроэнергии, израсходованной на их зарядку. У суперконденсаторов данный показатель превышает 90 %. Другим важным преимуществом является большой ресурс. У многих видов аккумуляторов уменьшение емкости происходит после нескольких сотен циклов разряда – разряда. А ионисторы выдерживают до миллиона циклов без нарушений.

Конструкции элементарных ячеек позволяют создать модули различных размеров и любого напряжения. Устройства могут быть выполнены с охлаждением разного типа – воздушного, водяного и естественного.

Плюсы и минусы

Стоит выбрать суперконденсаторы, ради следующих преимуществ:

1. Заряд и разрядка происходит быстро. Их можно применять, когда нет возможности поставить аккумулятор из – за продолжительной подзарядки.
2. Ионисторы обладают большим количеством циклов заряда-разряда по сравнению с другим оборудованием.
3. Для проведения подзарядки не требуются специальные устройства, что облегчает обслуживание.
4. Приборы легче аккумуляторов и отличаются меньшими размерами.
5. Обширный диапазон рабочих температур от -45 до 70 градусов.
6. Продолжительный срок эксплуатации по сравнению с аккумуляторными батареями.
7. Высокие значения емкостной плотности и КПД циклов разрядки.
8. Экологическая чистота, долговечность и надежность.
9. Превосходные параметры удельной мощности.
10. Допускается полная разрядка.

Некоторые минусы вызывают сложности с эксплуатацией:

1. Дорогостоящие элементы.
2. Невысокие характеристики номинального напряжения. Чтобы справиться с проблемой требуется последовательное соединение нескольких элементов.
3. При несоблюдении температурного режима устройство может быстро сломаться.

Устройство должно быть защищено от короткого замыкания, т.к. это может вызвать повышение температуры. В результате элементу понадобится замена.

Применение

Уникальные характеристики ионисторов находят применение в различных областях техники..

Суперконденсаторы используются в следующих вариантах техники:

1. Общественный транспорт. В электробусах вместо аккумуляторов устанавливаются ионисторы. Они заряжаются во время высадки и посадки пассажиров. Подобный транспорт способен объезжать пробки и обрывы контактных линий.
2. Электромобили. Одна из проблем такого транспорта является длительное время зарядки. Суперконденсатор позволяет производить зарядку на кратковременных остановках.
3. Бытовая электроника. Устройства применяются в фотовспышках и другом оборудовании. Они обеспечивают быструю подзарядку.
4. Неполярные конденсаторы применяются в ветровых турбинах и кислотных батареях.
5. Ионисторы используются в системах демпфирования энергетических нагрузок, а также в оборудовании запуска электродвигателей.
6. Суперконденсаторы необходимы в комплексах, в которых предусмотрены критические нагрузки. Для вышек мобильной связи, больничных учреждений и для портового оборудования.
7. Приборы применяются для источников резервного электроснабжения ПК, а также в микропроцессорах и мобильных телефонах.

Для улучшения работы автомагнитолы можно приобрести и поставить ионистор. Он позволяет сгладить колебания напряжения во время включения зажигания. В некоторых странах применяются автобусы без тяговых батарей, а все работы производятся ионисторами.

В ходе проведенных испытаний было выявлено, что подобные устройства превосходят свинцово-кислотные батареи в ветровых турбинах. Суперконденсаторы востребованы в системах бесперебойного питания, в которых необходимо обеспечить быструю передачу мощности.

В мире насчитывается примерно 66 крупнейших производителей ионисторов.

Перспективы использования

Ионисторы с каждым годом становятся все совершенней. Важным параметром, которому ученые уделяют особое внимание — является увеличение удельной емкости. Через какое – то время планируется подобными приборами заменить аккумуляторы. Такие элементы позволяют заменить батареи в различных технических сферах. Специалисты возлагают большие надежды на разработку графеновых устройств. Применение инновационного материала поможет уже в ближайшее время создать изделия с высокими показателями запасаемой удельной энергии.

Ионистор нового образца в несколько раз превосходит альтернативные варианты. Данные элементы имеют в своей основе пористую структуру. Применяется графен, на котором распределяются частицы рутения. Преимуществом графеновой пены является способность удержания частиц оксидов переходных металлов. Подобные суперконденсаторы работают на водном электролите, что позволяет обеспечить безопасность эксплуатации.

В перспективе новинки будут применяться в сфере изготовления персонального электрического транспорта. Приборы на основе графеновой пены могут перезаряжаться до 8000 раз без ухудшения качественных характеристик.

В сфере автомобильного строения проводятся разработки альтернативных разновидностей топлива и устройств накопления энергии высокой эффективности. Подобные приборы могут применяться для грузового транспорта, электрических автомобилей и поездов.

В автомобилестроении суперконденсаторные батареи находят следующие применения:

1. Пусковое устройство подсоединяется параллельно стартерным батареям. Применяется для повышения эксплуатационного срока и улучшения пусковых характеристик двигателя.
2. Для стабильного питания акустических систем большой мощности в автомобиле.
3. Буферные батареи подходят для применения в гибридном транспорте. Они характеризуются небольшой емкостью и значительной выходной мощностью.
4. Тяговые батареи актуальны при использовании в качестве основного источника питания.

Суперконденсаторы обладают множеством преимуществ по сравнению с аккумуляторами в автомобильной промышленности. Они превосходно выдерживают перепады напряжения. Приборы характеризуются легкостью, поэтому можно устанавливать большое их количество.

Для сферы микроэлектроники разрабатываются новые технологии по производству компактных суперконденсаторов. При производстве электродов применяются специальные методы осаждения на тонкую подложку из диоксида кремния специальной углеродистой пленки.

Использование суперконденсаторов позволяет внедрить в жизнь экологические технологии экономии энергии. В перспективе предусмотрено расширение сфер применения таких приспособлений для отраслей автотранспорта, мобильной техники и средств связи.

Ионистор

Сравнительно недавно в широкой продаже появились так называемые ионисторы. По-иному их ещё называют суперконденсаторами. По размерам они сравни обычным электролитическим конденсаторам, но обладают по сравнению с ними, гораздо большей ёмкостью.

Ионистор – это некий гибрид конденсатора и аккумулятора. В зарубежной литературе ионистор называют сокращённо EDLC, что расшифровывается как Electric Double Layer Capacitor, что по-русски означает: конденсатор с двойным электрическим слоем. Работа ионистора основана на электрохимических процессах.

Устройство ионистора.

Отличие ионистора от конденсатора заключается в том, что между его электродами нет специального слоя из диэлектрика. Взамен этого электроды у ионистора сделаны из веществ, обладающими противоположенными типами носителей заряда.

Как известно, электрическая ёмкость конденсатора зависит от площади обкладок: чем она больше, тем больше ёмкость. Поэтому электроды ионисторов чаще всего делают из вспененного углерода или активированного угля. Благодаря этому приёму удаётся получить большую площадь своеобразных «обкладок». Электроды разделяются сепаратором и всё это находятся в электролите. Сепаратор необходим исключительно для защиты электродов от короткого замыкания. Электролит же выполняется на основе растворов кислот и щелочей и является кристаллическим и твёрдым.

Например, с помощью твёрдого кристаллического электролита на основе рубидия, серебра и йода (RbAg₄I₅) возможно создание ионисторов с низким саморазрядом, большой ёмкостью и выдерживающие низкие температуры. Также возможно изготовление ионисторов на основе электролитов растворов кислот, таких как H₂SO₄. Такие ионисторы обладают низким внутренним сопротивлением, но и малым рабочим напряжением около 1 В. В последнее время ионисторы на основе электролитов из растворов щелочей и кислот почти не производят, так как такие ионисторы содержат токсичные вещества.

В результате электрохимических реакций небольшое количество электронов отрывается от электродов. При этом электроды приобретают положительный заряд. Отрицательные ионы, которые находятся в электролите, притягиваются электродами, которые заряжены положительно. В итоге всего этого процесса и образуется электрический слой.

Заряд в ионисторе сохраняется на границе раздела электрода из углерода и электролита. Толщина электрического слоя, который образован анионами и катионами, составляет очень малую величину порой равную 1…5 нанометрам (нм). Как известно, с уменьшением расстояния между обкладками ёмкость возрастает.

К основным положительным качествам ионисторов можно отнести:

Малое время заряда и разряда. Благодаря этому ионистор можно быстро зарядить и использовать, тогда, как на заряд аккумуляторных батарей уходит значительное время;

Количество циклов заряд/разряд – более 100000;

Не требуют обслуживания;

Небольшой вес и габариты;

Для заряда не требуется сложных зарядных устройств;

Работает в широком диапазоне температур (-40…+70°C). При температуре больше +70°C ионистор, как правило, разрушается;

Длительный срок службы.

К отрицательным свойствам ионисторов можно отнести всё ещё высокую стоимость, а также довольно малое напряжение на одном элементе ионистора. Номинальное рабочее напряжение ионистора зависит от типа используемого в нём электролита.

Чтобы увеличить рабочее напряжение ионистора их соединяют последовательно, также как и при соединении батареек. Правда, для надёжной работы такого составного ионистора нужно каждый отдельный ионистор шунтировать резистором. Делается это для того, чтобы выровнять напряжение на каждом отдельном ионисторе. Это связано с тем, что параметры отдельных ионисторов отличаются. Ток, который течёт через выравнивающий резистор, должен быть в несколько раз больше тока утечки (саморазряда) ионистора. Значение тока саморазряда у маломощных ионисторов составляет десятки микроампер.

Также стоит помнить, что ионистор – это полярный компонент. Поэтому при подключении его в схему нужно соблюдая полярность.

Кроме этого стоит избегать короткого замыкания выводов ионистора. И хотя ионисторы достаточно устойчивы к короткому замыканию, оно может привести к чрезмерному повышению температуры сверх максимального вследствие теплового действия тока, а это приведёт к порче ионистора.

Ионисторы прекрасно работают в цепях постоянного и пульсирующего тока. Правда, в случае протекания через ионистор пульсирующего тока высокой частоты он может нагреваться из-за высокого внутреннего сопротивления на высоких частотах. Как уже говорилось, увеличение температуры электродов ионистора выше максимально допустимой приводит к его порче.

В документации на ионистор, как правило, указывается значение его внутреннего сопротивления на частоте 1 кГц. Например, для ионистора DB-5R5D105T ёмкостью 1 Фарада внутреннее сопротивление на частоте 1 кГц составлет 30Ω. Также существуют ионисторы с ещё меньшим внутренним сопротивлением. Они маркируются как Low resistance или Low ESR. Такие ионисторы заряжаются быстрее.

Для постоянного тока же внутреннее сопротивление ионистора мало и составляет единицы миллиом – десятки ом.

Обозначение ионистора на схеме.

На схемах ионистор обозначается также как и электролитический конденсатор. Тогда же встаёт вопрос: «А как же определить, что на принципиальной схеме изображён именно ионистор?»

Определить, что на схеме изображён ионистор можно по значению номинальных параметров. Если рядом с обозначением указано, например, 1F * 5,5 V, то тут сразу станет понятно, что это ионистор. Как известно, электролитических конденсаторов ёмкостью 1 Фарада не существует, а если и существует, то габариты у него немалые . Также сразу бросается в глаза номинальное напряжение в 5,5 V. Как уже говорилось, ионисторы в принципе не рассчитаны на большое рабочее напряжение.

Где применяются ионисторы?

Очень часто ионисторы можно встретить в цифровой аппаратуре. Там они выполняют роль автономного или резервного источника питания для микроконтроллеров (IC’s), микросхем памяти (RAM’s), КМОП-микросхем (CMOS’s) или электронных часов (RTC). Благодаря этому даже при отключенном основном питании электронный прибор сохраняет заданные настройки и ход часов. Так, например, в кассетном аудиоплеере Walkman используется миниатюрный ионистор.

При замене аккумуляторов или батареек в плеере он полностью обесточивается, что неизбежно приводит к стиранию настроек (например, частот радиостанций, установок эквалайзера, сброс хода электронных часов). Но этого не происходит благодаря тому, что электронную схему в «ждущем» режиме питает заряженный ионистор. И хотя ёмкость его несоизмеримо меньше, чем ёмкость аккумулятора или батареи этого хватает для сохранения настроек и работы часов в течение нескольких суток!

Ионистор является достаточно новым электронным компонентом. Впервые ионистор был разработан в Соединённых штатах в 1960-х годах. А позднее, в 1978 году, ионисторы появились и в СССР под маркой К58-1. Это был первый отечественный ионистор. Далее промышленность стала выпускать ионисторы марок К58-15 и К58-16.

Как можно применить ионистор в самодельных конструкциях? Его можно использовать в качестве аварийного источника питания, например, в конструкциях на микроконтроллерах. Вот простейшая схема включения ионистора в цепь питания электронного устройства.

Диод VD1 служит для предотвращения разряда ионистора С1, когда напряжение питания равно 0 (Uпит=0). В качестве диода VD1 лучше применить диод Шоттки, например, 1N5817 и аналогичные, так как у них малое падение напряжения на открытом переходе. Резистор R1 препятствует перегрузке источника питания, ограничивая зарядный ток ионистора. Его можно не устанавливать, если источник питания выдерживает ток нагрузки 100 – 250 мА. R_н – это сопротивление нагрузки (питаемое устройство, например, микроконтроллер).

Под занавес сего повествования хочется показать какое-нибудь видео. Видео не моё, нашёл в YouTube. Показано, как можно запитать светодиод от заряженного ионистора ёмкостью в 0,047 Ф. Ионистор на 5,5 V, поэтому если решите повторить эксперимент, то заряжайте его 3 вольтами, иначе можно нечаянно спалить светодиод.

Кстати, у меня оказывается, точно такой же ионистор в запаснике завалялся. А у Вас есть ионистор?

Суперконденсаторы: принцип работы и алгоритм выбора

Все чаще в составе современных электронных устройств можно встретить суперконденсаторы. Суперконденсаторы способны выступать как в качестве основных элементов питания, так и в качестве буферных элементов для сглаживания провалов напряжения аккумуляторов при работе с импульсной нагрузкой.

Наравне с термином «суперконденсатор» в литературе часто применяют альтернативные названия, например, «ультраконденсатор» или «ионистор». Все эти именования используются для обозначения одного и того же компонента – конденсатора с двойным электронным слоем. Впервые суперконденсатор был создан в далеком 1957 году компанией General Electric. Позднее аналогичные компоненты выпускались различными производителями по всему миру, в том числе и в СССР (например, ионисторы КИ1-1).

Принцип работы суперконденсатора

Структура и принцип работы суперконденсатора поясняются на рис. 1. Суперконденсатор состоит из электродов, графитового сепаратора и электролита. При приложении внешнего напряжения носители заряда образуют два электронных слоя на границе сепаратора и электролита. Чем больше площадь поверхности сепаратора, тем больше будет накапливаемый заряд. Из рисунка видно, что в отличие от аккумуляторов в суперконденсаторе отсутствуют химические реакции, а энергия накапливается в виде статического заряда, как и в обычных конденсаторах.

Рис. 1. Структура и принцип действия суперконденсатора

Основные характеристики суперконденсаторов

По своим характеристикам суперконденсаторы занимают промежуточное положение между аккумуляторами и обычными конденсаторами. В последнее время, благодаря большой емкости, суперконденсаторы становятся отличной альтернативой для аккумуляторов в широком спектре малопотребляющих устройств. Сравнение некоторых параметров суперконденсаторов и аккумуляторов приведено в таблице 1.

Таблица 1. Сравнение параметров суперконденсаторов и аккумуляторов

Параметр

Суперконденсатор

Литий-ионный аккумулятор

Срок службы (циклов)

1 миллион циклов
или 30 000ч

Удельная энергия (Вт·ч/кг)

Удельная мощность (Вт/кг)

Время наработки на отказ)

Диапазон температур заряда

Диапазон температур разряда

Емкость – один из важнейших параметров для любого накопителя энергии. По величине удельной емкости на единицу массы суперконденсаторы значительно превосходят обычные конденсаторы (в том числе, электролитические), но в свою очередь так же сильно уступают аккумуляторам (рис. 2). По этой же причине стоимость единицы емкости для суперконденсаторов оказывается существенно выше, чем для аккумуляторов.

Рис. 2. Сравнение удельной емкости накопителей энергии

Вторым по важности параметром накопителя энергии является разрядный ток. По этому показателю лидируют обычные конденсаторы, которые из-за низкого собственного сопротивления способны выдерживать огромные импульсы тока. Аккумуляторы наоборот отличаются высоким сопротивлением и чрезвычайно чувствительны к большим разрядным токам. Например, литий-ионные аккумуляторы склонны к перегреву и разрушению при быстром разряде. Суперконденсаторы характеризуются более высоким последовательным сопротивлением, чем простые конденсаторы, однако существуют модели, способные выдерживать разрядные токи до сотен ампер.

Высокое сопротивление создает проблемы не только с точки зрения разогрева, но и с точки зрения просадки напряжения при импульсной нагрузке. Импульсное потребление характерно для большинства современных систем, но особенно ярко оно проявляется в устройствах с беспроводными радиопередатчиками. На рис. 3 представлен пример преждевременного отключения системы с аккумуляторным питанием из-за просадки напряжения. При передаче данных по беспроводному каналу потребление системы существенно возрастает, однако аккумулятор не способен выдать требуемую мощность мгновенно. Из-за этого напряжение на нагрузке проседает и может опуститься ниже порогового значения. Пороговое значение ограничивает минимально допустимое напряжение питания, ниже которого происходит отключение устройства. На рис. 3 пороговое значение составляет 1 В. В результате просадки напряжения устройство отключается, несмотря на то, что уровень заряда аккумулятора на самом деле остается высоким. Во многих случаях с данной проблемой не могут справиться даже развязывающие конденсаторы.

Рис. 3. Провалы напряжения из-за высокого внутреннего сопротивления аккумулятора

Суперконденсаторы способны выдавать достаточно высокую импульсную мощность и позволяют решить проблему просадки напряжения (рисунок 4). Для этого суперконденсатор включается параллельно с аккумулятором. В данном случае ультраконденсатор не только предотвращает ложные выключения системы, но и защищает аккумулятор от пиковых токов, которые негативно влияют на срок его службы и могут в некоторых случаях банально вызвать его перегрев и разрушение. Таким образом, режим буферного элемента является одним из основных вариантов использования суперконденсаторов. Подробнее об этом вопросе рассказывается в статье «Расстояние не помеха. Эффективный радиус действия суперконденсаторов CAP-XX».

Рис. 4. Суперконденсатор не только предотвращает ложные выключения, но и защищает аккумулятор от пиковых токов

В последнее время наблюдается бурное развитие малопотребляющей электроники. Современные электронные системы могут потреблять всего лишь сотни мкА в активном режиме и доли мкА в режиме ожидания. Очень часто для питания таких устройств используют различные маломощные харвестеры энергии: солнечные батареи, виброхарвестеры, термогенераторы и т.д. Для накопления энергии этих преобразователей не всегда можно использовать конденсаторы. Например, устройство может накапливать энергию несколько часов, после чего выполнять быструю отправку данных по радиоканалу и снова засыпать. Высокий саморазряд конденсаторов не позволит работать в таком режиме. В то же время суперконденсатор окажется вполне приемлемым вариантом на роль накопителя энергии. Пример такого режима работы рассматривается в статье «Использование суперконденсаторов CAP-XX в устройствах с питанием от солнечных батарей».

Однако при использовании суперконденсатора в качестве основного элемента питания необходимо учитывать две важные особенности. Во-первых, суперконденсаторы обладают низким рабочим напряжением 2,3…2,75 В (хотя на рынке присутствуют модели с напряжением 3 В, например, суперконденсаторы от VINATech). Этого не всегда достаточно, а значит, может потребоваться последовательное включение нескольких элементов, что приведет к уменьшению суммарной емкости. В то же время у литий-ионных аккумуляторов номинальное напряжение составляет 3,6 В, что является оптимальным значением для большинства современных микросхем.

Во-вторых, еще одним недостатком суперконденсаторов становится линейный характер разряда. Разумеется, предсказуемая форма разряда это хорошо, но не всегда. На рис. 5 представлен пример, в котором система достигает граничного напряжения (минимально допустимое напряжение питания) в тот момент, когда суперконденсатор разряжен всего лишь на 50%. По этой причине для нормальной работы устройства может потребоваться дополнительный повышающий регулятор. В то же время аккумуляторы характеризуются относительно небольшим уменьшением напряжения в рабочем диапазоне.

Рис. 5. Разрядные характеристики аккумуляторов и суперконденсаторов

Еще одним преимуществом суперконденсаторов перед аккумуляторами является широкий диапазон рабочих температур. Это касается как процесса заряда, так и процесса разряда. На рынке присутствуют модели суперконденсаторов, которые способны работать при отрицательных температурах до -40°С и при положительных до +125 °С. В качестве примера можно привести ультраконденсторы от компания FastCAP (рис. 6). Разумеется, на рынке присутствуют и аккумуляторы с широким диапазоном рабочих температур, однако речь идет о специализированных решениях.

Рис. 6. Существуют модели ультарконденсаторов, способные работать в широком диапазоне температур, например, ультраконденсторы от компания FastCAP

Примеры суперконденсаторов

В заключение краткого экскурса по суперконденсатором приведем некоторые конкретные примеры.

Широкий спектр суперконденсаторов выпускает компания LS Mtron, которая была создана на базе одного из подразделений LG Electronics. В номенклатуре LS Mtron можно найти модели с традиционной рулонной и прямоугольной конструкцией, а также суперконденсаторные батареи и модули (рис. 7).

Рис. 7. Суперконденсаторы FastCAP отличаются широким диапазоном рабочих температур -40…+125 °С

Еще одним известным производителем суперконденсаторов является компания SPSCAP, которая предлагает несколько серий одноячеечных суперконденсаторов с диапазоном выходных токов 0,9…250 А (рис. 8). SPSCAP также выпускает ультраконденсаторные батареи.

Рис. 8. Суперконденсаторы от компании SPSCAP

Интересный модельный ряд суперконденсаторов предлагает корейская компания VINATech. Кроме того, это один из немногих производителей, который выпускает суперконденсаторы с рабочим напряжением 3,0 В.

Рис. 9. Суперконденсаторы и суперконденсаторные батареи от VINATech с рабочим напряжением до 3 В

На портале УНИТЕРа мы также неоднократно рассказывали и о некоторых уникальных решениях, к числу которых можно отнести и сверхтонкие суперконденсаторы DMHA14R5V353M4ATA0 от компании Murata. Эти суперконденсаторы имеют толщину всего 0,4 мм (рис. 10).

Рис. 10. Сверхтонкие суперконденсаторы DMHA14R5V353M4ATA0 имеют толщину всего 0,4 мм

В одной из статей мы также рассказывали о суперконденсаторах от компании FastCAP , которые отличаются широким диапазоном рабочих температур -40…+125 °С (рис. 11).

Рис. 11. Суперконденсаторы от компании FastCAP с широким диапазоном рабочих температур

Алгоритм выбора суперконденсаторов

Как уже отмечалось выше, суперконденсаторы могут использоваться либо в качестве основного накопителя энергии, либо в качестве буферного элемента при работе в связке с основным аккумулятором. Разумеется, алгоритм выбора суперконденсатора в этих случаях будет отличаться, однако основные шаги будут примерно одинаковыми.

Для начала следует определиться с основными параметрами суперконденсатора – с рабочим напряжением и с максимальным выходным током.

Суперконденсаторы не любят перенапряжений, по этой причине при выборе подходящего накопителя следует позаботиться о согласовании рабочего напряжения. Для увеличения рабочего напряжения можно использовать последовательное включение суперконденсаторов, однако не стоит забывать, что в таком случае емкость будет уменьшаться. Кроме того, при необходимости следует предусмотреть защитные цепи для ограничения напряжения.

Далее следует рассчитать величину емкости. Рассмотрим алгоритм расчета, предложенный компанией SPSCAP. Для начала необходимо выбрать сценарий разряда суперконденсатора. Разряд может происходить либо с постоянным током, либо с постоянным напряжением.

Разряд с постоянным током. При таком сценарии ток разряда имеет фиксированное значение, а емкость будет рассчитываться по формуле:

C = It / (Vwork -Vmin),

где Vwork – номинальное рабочее напряжение, Vmin – минимально допустимое напряжение, I – ток разряда (постоянная величина в данном случае), t – время разряда.

Например, если Vwork=5 В, Vmin=4,2 В, t = 10 с, I =100 мА = 0,1 А, тогда:

C = 0,1 * 10 / (5 -4,2) = 1,25 Ф.

При выборе конкретной модели суперконденсатора необходимо предусмотреть некоторый запас по емкости. Кроме того, следует учесть температурную зависимость емкости. После выбора конкретной модели суперконденсатора следует свериться с температурной характеристикой, чтобы убедиться в том, что емкость превышает рассчитанное значение во всем диапазоне рабочих температур.

Разряд с постоянной мощностью. В таком случае мощность разряда остается фиксированной, а емкость будет рассчитываться по формуле:

C = 2Pt/ (Vwork 2 -Vmin 2 )

где Vwork – номинальное рабочее напряжение, Vmin – минимально допустимое напряжение, P – мощность разряда (постоянная величина в данном случае), t – время разряда.

Например, если предполагается разряд суперконденсатора в течение 10 секунд при постоянной мощности 200 кВт, а диапазон рабочего напряжения составляет 450 В — 750 В, тогда требуемая емкость составит:

С = 2 * 200 кВт * 10 / (750 2 -450 2 ) = 11 Ф

В данном случае вновь следует предусмотреть некоторый запас и температурную зависимость емкости.

Что такое суперконденсаторы

7 июня 1962 года, Роберт Райтмаер, химик американской компании Standard Oil Company (SOHIO), располагавшейся в городе Кливленд, штата Огайо, подал заявку на получение патента, где подробно описывался механизм сохранения электрической энергии в конденсаторе, обладающем «двойным электрическим слоем».

Если в обычном конденсаторе алюминиевые обкладки, традиционно, были изолированы слоем диэлектрика, то в предлагаемом изобретателем варианте акцент делался непосредственно на материал обкладок. Электроды должны были иметь различную проводимость: один электрод должен был обладать ионной проводимостью, а другой – электронной.

Таким образом, в процессе заряда конденсатора происходило бы разделение электронов и положительных центров в электронном проводнике, и разделение катионов и анионов в ионном проводнике.

Электронный проводник предлагалось сделать из пористого углерода, тогда ионным проводником мог бы быть водный раствор серной кислоты. Заряд в таком случае сохранялся бы на границе раздела этих особых проводников (тот самый двойной слой). Разность потенциалов этих первых ионисторов могла достигать значения в 1 вольт, а емкость – единиц фарад, ведь теперь расстояние между обкладками было меньше 5 нанометров.

В 1971 году лицензия была передана японской компании NEC, занимающейся к тому моменту всеми направлениями электронной коммуникации. Японцам удалось успешно продвинуть технологию на рынок электроники под названием «Суперконденсатор».

Спустя семь лет, в 1978 году, компания Panasonic, в свою очередь, выпустила «Золотой конденсатор» («Gold Cap»), так же завоевавший успех на этом рынке. Успех был обеспечен удобством применения ионисторов для питания энергозависимой памяти SRAM. Однако эти ионисторы обладали высоким внутренним сопротивлением, которое ограничивало возможность быстрого извлечения энергии, а значит, сильно сужала диапазон сфер применения.

В 1982 году специалисты американского Научно-исследовательского Института Pinnacle (PRI), расположенного в городе Лос-Гатос, штат Калифорния, работая над улучшением материалов электродов и электролитов, разработали ионисторы с чрезвычайно высокой плотностью энергии, которые появились на рынке под названием «PRI Ultracapacitor».

Спустя 10 лет, в 1992 году, компания Maxwell Laboratories (позже сменившая название на Maxwell Technologies, г. Сан-Диего, штат Калифорния, США) начала развивать технологию PRI под названием «Boost Caps». Целью теперь стало создание конденсаторов высокой емкости с низким сопротивлением, чтобы получить возможность питания мощного электрооборудования.

Рис. 1. Суперконденсатор DH5U308W60138TH фирмы SAMWHA ELECTRIC

В 1999 году тайванская компания UltraCap Technologies Corp. также начала сотрудничество с PRI, которые разработали к тому времени электродную керамику чрезвычайно большой площади, и к 2001 году на рынок вышел первый высокоемкостной ультраконденсатор производства Тайваня. С этого момента началось активное развитие технологии во многих НИИ мира.

На Российском рынке тоже присутствуют свои игроки, так компания «Ультраконденсаторы Феникс» (ООО «УКФ») является инжиниринговой компанией, специализирующейся на проектировании, разработке, производстве и практическом применении решений и систем на базе суперконденсаторов/ионисторов. Компания работает в плотной связке с лучшими мировыми производителями и активно перенимает их опыт.

Применение ионисторов

Ионисторы на единицы фарад получили заслуженное применение в качестве источников резервного питания во множестве устройств. Начиная с питания таймеров телевизоров и СВЧ-печей, и заканчивая сложными медицинскими приборами. На платах памяти, как правило, установлены ионисторы.

При смене батареи в видео или фотокамере, ионистор поддерживает питание схем памяти, отвечающих за настройки, это же касается музыкальных центров, компьютеров и другой подобной техники. Телефоны, электронные счетчики электроэнергии, охранные системы сигнализации, электронные измерительные приборы и приборы медицинского применения – везде нашли применение суперконденсаторы.

Рис. 2. Суперконденсаторы (ионисторы)

Малые ионисторы на основе органических электролитов обладают максимальным напряжением около 2,5 вольт. Для получения более высоких допустимых напряжений, ионисторы соединяют в батареи, обязательно применяя шунтирующие резисторы.

К преимуществам ионисторов относится: высокая скорость заряда-разряда, устойчивость к сотням тысяч циклов перезаряда по сравнению с аккумуляторами, малый вес по сравнению с электролитическими конденсаторами, низкий уровень токсичности, допустимость разряда до нуля.

Рис. 3. Источник бесперебойного питания на суперконденсаторах

Рис. 4. Суперконденсаторные автомобильные модули

Перспективы

При разработке ионисторов все более и более повышается их удельная емкость, и по всей вероятности, рано или поздно это приведет к полной замене аккумуляторов на суперконденсаторы во многих технических сферах.

Последние исследования группы ученых Калифорнийского университета в Риверсайде показали, что новый тип ионисторов на основе пористой структуры, где частицы оксида рутения нанесены на графен, превосходят лучшие аналоги почти в два раза.

Исследователи обнаружили, что поры «графеновой пены» обладают наноразмерами, подходящими для удержания частиц оксидов переходных металлов. Суперконденсаторы на основе оксида рутения теперь являются самым перспективным из вариантов. Безопасно работающие на водном электролите, они обеспечивают увеличение запасаемой энергии и повышают допустимую силу тока вдвое по сравнению с самыми лучшими из доступных на рынке ионисторов.

Они запасают больше энергии на каждый кубический сантиметр своего объёма, поэтому ими целесообразно будет заменить аккумуляторы. Прежде всего, речь идёт о носимой и имплантируемой электронике, но в перспективе новинка может обосноваться и на персональном электротранспорте.

На частицы никеля послойно осаживают графен, выступающий опорой для углеродных нанотрубок, которые вместе с графеном формируют пористую углеродную структуру. В полученные нанопоры последней из водного раствора проникают частицы оксида рутения диаметром менее 5 нм. Удельная ёмкость ионистора на основе полученной структуры составляет 503 фарад на грамм, что соответствует удельной мощности 128 кВт/кг.

Рис. 4. Зарядное устройство на графеновом суперконденсаторе

Возможность масштабирования этой структуры уже положила начало и создала основу на пути создания идеального средства хранения энергии. Ионисторы на основе «графеновой пены» прошли успешно первые тесты, где показали способность к перезаряду более восьми тысяч раз без ухудшения характеристик.
